Огнезадерживающий клапан для систем естественного освещения: обзор решения и результаты огневых испытаний

Системы естественного освещения — световоды, солнечные туннели, мансардные фонари и светоскопы — формируют вертикальные и наклонные каналы, по которым при пожаре могут распространяться пламя, горячие газы и дым. В штатном режиме канал пропускает свет, но при критическом нагреве или по сигналу пожарной автоматики его сечение должно быть надёжно перекрыто. Для этого и служит огнезадерживающий клапан: он автоматически отсекает путь огню и продуктам горения, сохраняя целостность противопожарных преград и снижая задымлённость смежных помещений.

В отличие от типовых клапанов для вентиляции, канал дневного света имеет иные оптические и теплотехнические условия: гладкие или высокоотражающие внутренние поверхности, фокусировку луча, а также требования к минимальному затенению в нормальном режиме. Поэтому конструкция клапана должна одновременно обеспечивать светопропускание, герметичное перекрытие при пожаре и устойчивость к нагреву.

Как устроен клапан: от задачи к механике

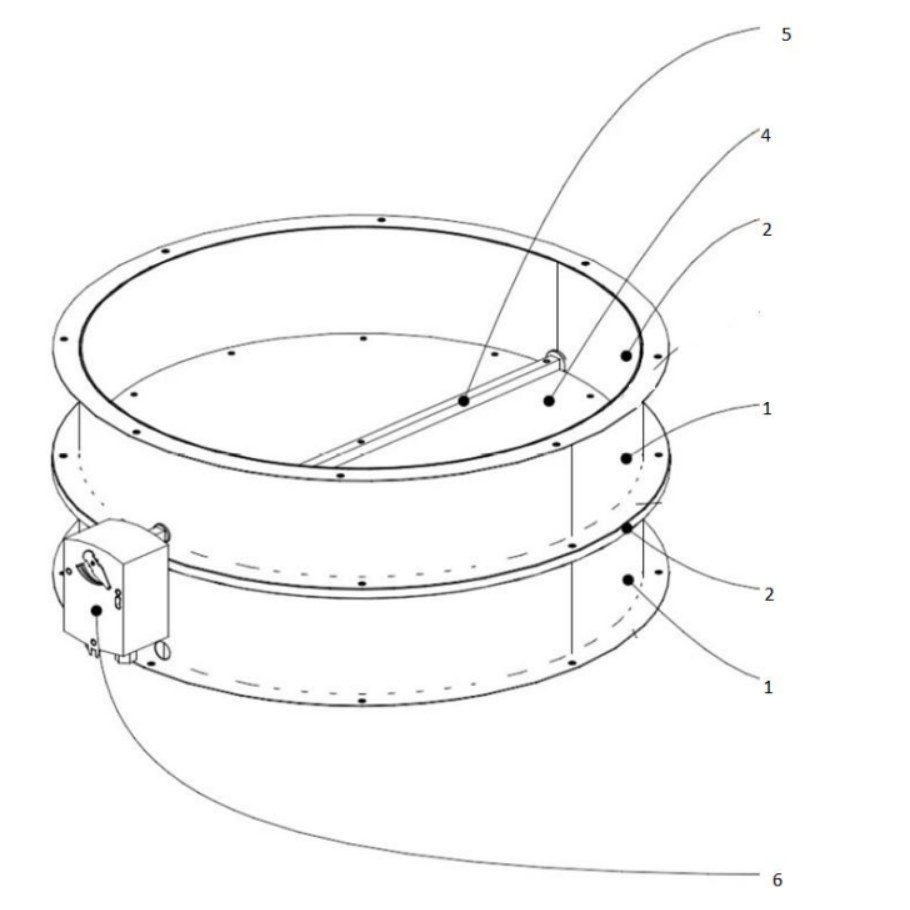

Базовая архитектура решения включает корпус с входным и выходным отверстиями, поворотную заслонку на оси, тепловой замок и элементы интеграции с пожарной автоматикой. В рассматриваемой конструкции дополнительно предусмотрен зеркальный вкладыш и термоизоляционный разрыв, что позволяет использовать клапан как в световых шахтах, так и в вентиляционных каналах, не превращая его в источник избыточных световых потерь в повседневном режиме.

• Световой режим. В открытом положении заслонка расположена так, чтобы минимально вмешиваться в световой поток. Зеркальный вкладыш поддерживает отражательную способность тракта, а геометрия узла рассчитана на сохранение равномерности засветки рассеивателя.
• Пожарный режим. При достижении уставочной температуры тепловой замок освобождает заслонку, и она под действием пружины или привода перекрывает сечение. Возможна привязка к внешней автоматике для дистанционного или принудительного закрытия по сигналу.
• Узел терморазрыва и уплотнения. Терморазрыв снижает теплопередачу по конструкции, а огнеупорные уплотнители формируют дымо- и пламегасящее примыкание заслонки к седлу, повышая огнестойкость преграды.

Что показали огневые испытания 26 октября 2026 года

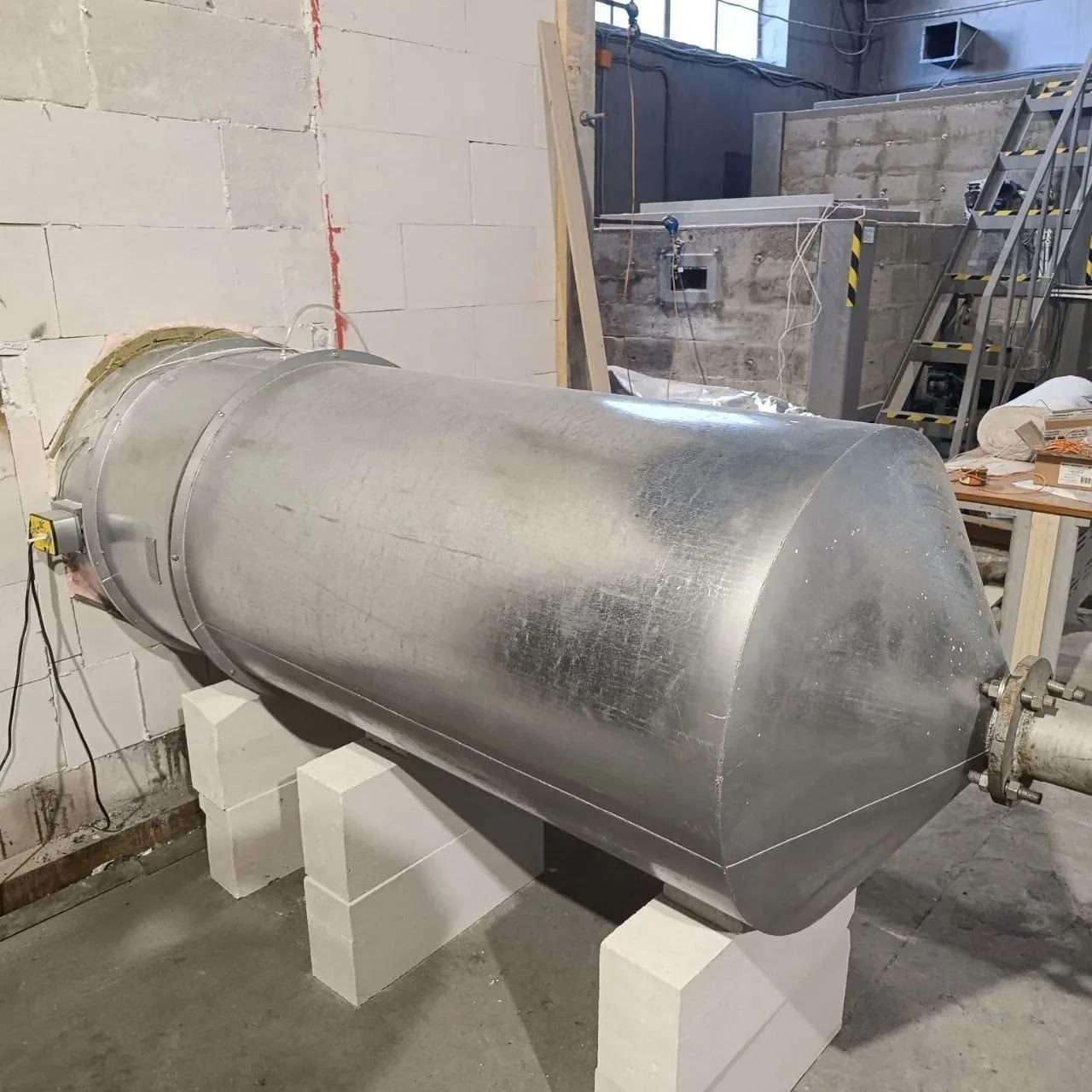

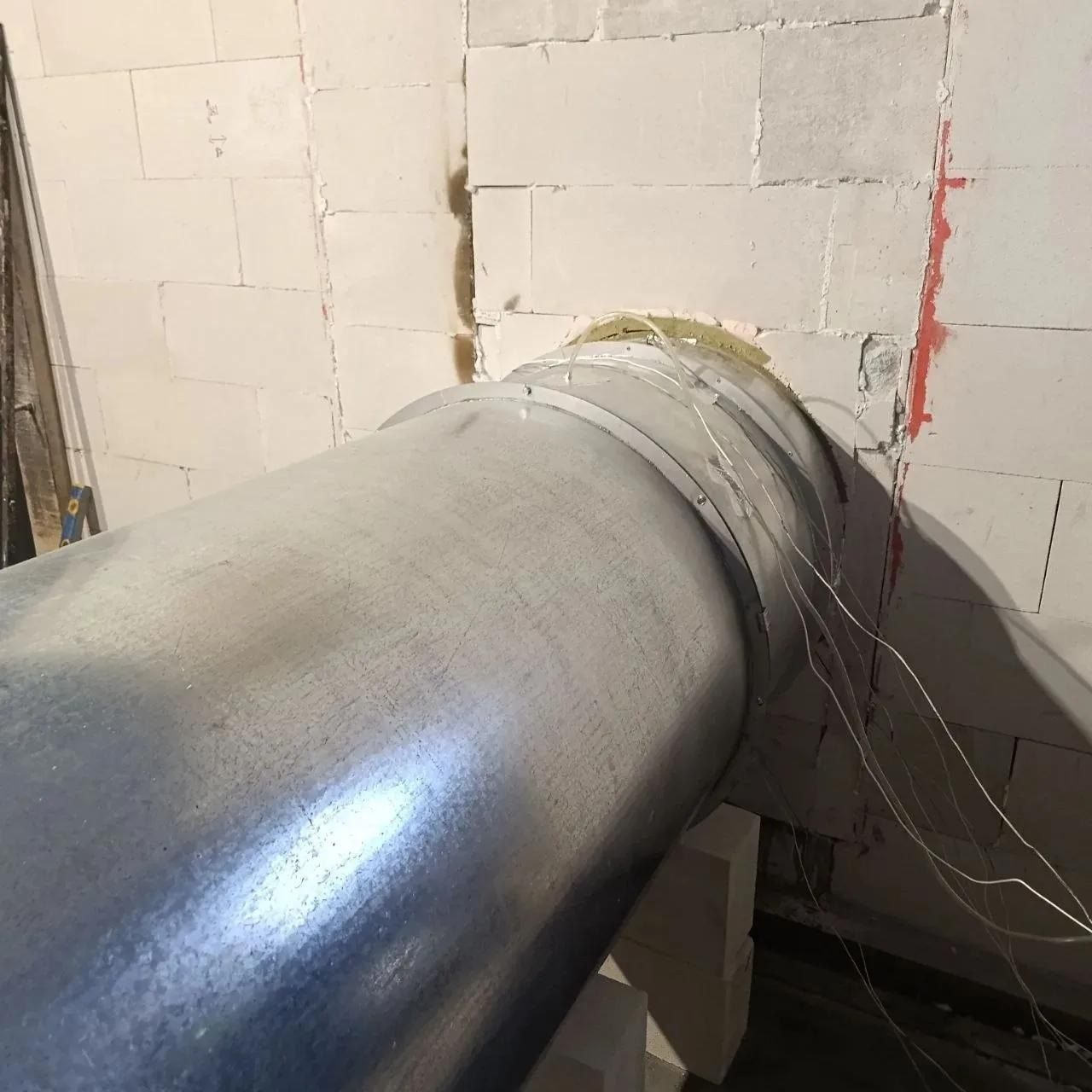

Испытаниям подвергался клапан с поворотной заслонкой, встроенный в канал системы естественного освещения. Цель — подтвердить способность узла автоматически перекрывать сечение и сдерживать распространение пламени и продуктов горения в условиях, имитирующих пожарную нагрузку.

• Сценарий. Имитация роста температуры в канале и/или внешний сигнал на закрытие. Оценивалось время и полнота перекрытия, работа теплового замка, сохранение геометрии узла и уплотнений.
• Результаты. Зафиксировано корректное автоматическое срабатывание, формирование непрерывной преграды по сечению канала и ограничение прохождения пламени и дыма в защищаемый объём. Отмечена работоспособность терморазрыва и стабильность примыкания заслонки. Общее время герметизации составило 60 секунд. Время отсчитывается от момента полного перекрытия сечения заслонкой до достижения дымогазонепроницаемости тракта, при которой в патрубок не фиксируется поступление дыма. Испытания включали два сценария: достижение уставочной температуры теплового замка и принудительное закрытие по внешнему сигналу; в обоих случаях время герметизации не превысило 60 секунд.
• Границы применения. Испытан вариант с поворотной заслонкой. Другие конфигурации и режимы требуют отдельной проверки. Итоговые пределы огнестойкости, температурные уставки и совместимость с типами каналов будут зафиксированы в сертификационных документах.

Где и как применять

• Объекты. Административные и общественные здания, школы и детские сады, учреждения здравоохранения, атриумы и коридоры с зенитными фонарями, а также производственные зоны с каналами дневного света, где требуется сохранение противопожарных разрывов. При использовании электропривода на объектах здравоохранения и в детских учреждениях рекомендуется дополнительно оценивать уровень шума и вибрации привода в соответствии с санитарными нормами для помещений с постоянным пребыванием людей.
• Узлы установки. Врезка в световую шахту на участках, отделяющих пожарные отсеки, вблизи кровельного светоприёмника или перед рассеивателем, с учётом обслуживания и ревизии.
• Интеграция. Совместная работа с пожарной сигнализацией и системой управления зданием: автоматическое закрытие по температуре и/или по дискретному сигналу, обратная связь о положении заслонки.
• Ограничения по каналу. Для установки требуется соответствие диаметра канала диапазону 300–900 мм, а также проверка совместимости с типом рассеивателя, включая угол преломления света для сохранения равномерности освещённости. Длина и геометрия шахты влияют на световые потери и время срабатывания теплового замка; при нестандартных трассах необходимы дополнительные проверки.

Критерии выбора для проектировщика

• Назначение канала. Световой, вентиляционный или комбинированный тракт; геометрия шахты, диаметры и наличие высокоотражающих вставок.
• Режим срабатывания. Только тепловой замок или тепловой замок плюс электропривод; требования к обратной связи и приоритету сигналов.
• Огнестойкость. Целевой предел, дымогазонепроницаемость, температурные пределы окружающей среды и теплоносителя в канале.
• Обслуживание. Доступ к механизму и уплотнениям, ресурс циклов, устойчивость к загрязнению светового тракта, влияние на расчётную освещённость.
• Совместимость. Примыкание к кровельным узлам, типам рассеивателей и существующим секциям световода без «узких мест» по световому потоку. При выборе рассеивателя учитывайте его угол преломления и светораспределение, чтобы не допустить неравномерности засветки после установки узла.
• Электропитание и среда. При наличии электропривода необходимо обеспечить резервированное питание по категории I надёжности и учесть диапазон рабочих температур окружающей среды для механизма закрытия: от −25 °C до +50 °C. Для помещений с особыми требованиями уточните совместимость по классу защиты оболочки привода и кабельных вводов.

Эксплуатация и регламенты

После монтажа узел требует функциональной проверки: имитация сигнала, контроль хода заслонки, состояния уплотнений и возвратной пружины. В ходе эксплуатации важно исключить несанкционированные блокировки и накопление загрязнений на пути заслонки. Зеркальный вкладыш в регламентной очистке не нуждается; при обнаружении на нём загрязнений допускается сухая протирка чистой безворсовой салфеткой. Применение жидких чистящих средств, растворителей и абразивов не допускается, так как это снижает отражательную способность и может привести к появлению разводов. Периодичность проверок и методика испытаний должны соответствовать локальным регламентам объекта и указаниям изготовителя, а результаты — фиксироваться в журнале.

Что меняется для проектировщика и службы эксплуатации

Появление сертифицированного клапана для каналов естественного освещения позволяет закладывать в проект корректные противопожарные разрывы без отказа от дневного света. Мы получаем предсказуемое поведение узла при пожаре, понятные требования к автоматике и регламентам обслуживания, а также возможность применять единое решение как в световых, так и в вентиляционных шахтах при соблюдении границ подтверждённых испытаний.

Ограничения и дальнейшие шаги

На сегодня подтверждённые огневые испытания выполнены для клапана с поворотной заслонкой. Другие кинематики и компоновки потребуют дополнительных тестов. Финальные значения огнестойкости, температурные уставки теплового замка и допустимые типы каналов будут определены по итогам сертификации. Срок службы зеркального вкладыша — не менее 10 лет при соблюдении регламентов обслуживания. Мы готовим комплект типовых узлов и рекомендаций по интеграции, чтобы упростить применение клапана в проектах без потери световой эффективности тракта.

Источники

• Протокол огневых испытаний от 26.10.2026
• Техническое описание изделия
• Проектные рекомендации по интеграции в световые шахты
