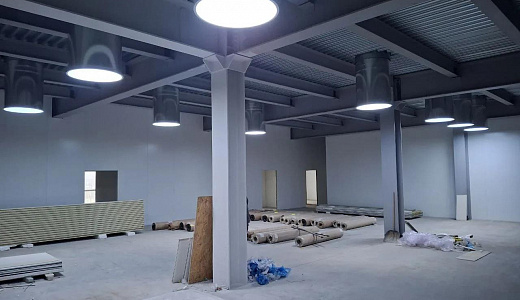

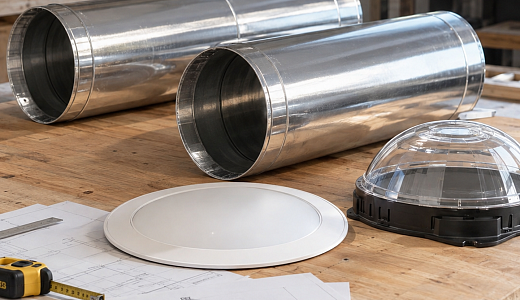

SOLARGY продолжает тему естественного освещения производственных помещений. В центре этого разбора — световоды: какие исходные данные стоит собрать, прежде чем выбирать оборудование для цеха, и почему каталог изделий лучше рассматривать вместе с планом здания.От задачи помещения — к выбору системыВ каталоге SOLARGY представлены световоды и зенитные фонари. Их выбор для конкретного цеха начинается с вопросов: где расположены рабочие зоны, какова высота помещения, какие конструкции находятся между кровлей и рабочими местами, есть ли возможность обслуживать оборудование?Трубчатый световод передаёт наружный дневной свет через отражающий канал к рассеивателю внутри помещения. Для знакомства с конструкцией и доступными исполнениями можно открыть карточку световода SOLARGY SWC. Пригодность выбранного исполнения для цеха следует подтвердить проектной проработкой.Сначала расчёт, затем комплектацияОдного диаметра световода недостаточно, чтобы обещать результат освещения. Для обсуждения проекта подготовьте план и разрез помещения, отметки кровли и рабочей зоны, предполагаемую трассу светового канала и расположение оборудования. Отдельно обозначьте участки, где особенно важно качество освещения.Следующий шаг — расчёт коэффициента естественной освещённости, или КЕО. На сайте SOLARGY опубликована информация о методике расчёта. Она помогает перейти от общего выбора изделия к обсуждению решения для конкретного здания. Расчётный результат и узлы установки нужно рассматривать вместе с проектировщиком.Что обсудить с производителемНаправляя исходные данные, попросите уточнить состав системы, варианты размещения, доступ для обслуживания и перечень документов для проекта. Если сравниваются разные решения, полезно использовать одинаковую геометрию помещения и единый набор исходных данных.В SOLARGY.SHOP можно посмотреть ассортимент и доступные предложения. Цена отдельного изделия сама по себе не определяет стоимость решения для всего цеха: состав поставки и монтажные работы уточняются по объекту.Этот материал — отправная точка для подготовки задания. Он не сообщает о новом смонтированном объекте и не заявляет показатели экономии или освещённости без расчёта. Иллюстрация создана ИИ и показывает условный интерьер.
Поэтому последовательность подбора начинается с требований к результату. Затем выбирают расположение выходов, проверяют возможные маршруты и сравнивают конфигурации. Диаметр и количество устройств рассматривают совместно, поскольку они влияют на распределение света и сложность монтажа. Геометрическое сравнение типоразмеров Для идеального круглого сечения S = πd² / 4. При диаметрах 0,30, 0,40 и 0,53 м получаются площади приблизительно 0,0707, 0,1257 и 0,2206 м². Отношение площадей к первому варианту составляет 1,00, 1,78 и 3,12. Эти значения вычислены математически, а не получены из испытаний оборудования. Номинальный размер изделия может отличаться от эффективной площади светового входа. Кроме того, одинаковое отношение площадей не означает такого же отношения освещённости в произвольной точке помещения. Такую таблицу полезно применять для понимания масштаба проёма и начального сравнения компоновок. Использовать её как готовый светотехнический подбор нельзя. Для проектного вывода нужны дополнительные данные о прохождении и распределении света. Почему потери нельзя описать одним процентом В отражающем канале свет проходит разные траектории. Количество взаимодействий с поверхностью зависит от геометрии и направления входящих лучей. Поэтому изменение длины или формы влияет на систему сложнее, чем простое линейное уменьшение на заранее назначенную величину. Характеристики материала также не заменяют характеристики всей установки. Коэффициент отражения поверхности, светопропускание входного элемента и работа рассеивателя относятся к разным частям задачи. Соединение этих факторов требует обоснованной модели, а не перемножения рекламных показателей без проверки. Если производитель предлагает упрощённый калькулятор, важно уточнить его область применения. Предварительная оценка может быть полезна для выбора направления, но не всегда достаточна для подтверждения конкретных требований проекта. Формулировка задачи помещения Нужно определить, где оценивается освещение и зачем оно требуется. Для проходного пространства и рабочей зоны могут различаться контрольные плоскости и критерии. Декоративное ощущение светлого потолка также не тождественно достаточной освещённости поверхности ниже. Следует учесть расположение мебели, перегородок и существующих окон. Один световод может давать полезный вклад в центральной зоне, но оставлять удалённые участки без нужного эффекта. Увеличение диаметра не всегда решает проблему распределения так же хорошо, как изменение числа или расположения выходов. Цель расчёта — сопоставить варианты по выбранному критерию. Если требуется соблюдение нормативных требований, их состав и применимость определяет проектировщик. В этом материале не устанавливаются универсальные нормы для разных помещений. Сравнение одного и нескольких устройств Вариант Что потенциально меняется Что нужно проверить Один больший диаметр Более крупный проём и иной световой выход Размещение между конструкциями и распределение света Два меньших устройства Несколько зон подачи света Суммарный результат, дополнительные узлы и стоимость Перенос одного выхода Геометрия освещаемых зон Возможность трассировки и влияние на длину В таблице нет универсального победителя. Два устройства требуют двух согласованных мест установки и могут увеличить трудоёмкость. Один крупный канал может быть неудобен конструктивно. Решение выбирают по совокупности светового результата, монтажа и бюджета. Например, для условного длинного коридора можно сравнить один центральный выход с двумя разнесёнными. Оценивать следует несколько точек вдоль маршрута, а не только максимум под устройством. Пока такой расчёт не выполнен, говорить о преимуществе конкретной схемы преждевременно. Минимальный набор исходных данных Для содержательного подбора нужны план и разрез, размеры помещения, высоты, возможные места прохода и информация о наружном затенении. Отдельно задают характеристики поверхностей либо явно фиксируют принятые предположения. Сведения о кровле влияют на конструктивную часть. Проверяются материал, уклон, доступ и совместимость узлов. Светотехнически привлекательное решение может оказаться неприемлемым, если для него требуется неподтверждённое вмешательство в несущую конструкцию. Если часть данных отсутствует, полезно рассчитать несколько сценариев и показать чувствительность результата. Это честнее, чем выдавать один точный диаметр при неизвестной трассе. После обследования исходные данные уточняют и выбранную конфигурацию фиксируют. Как должен выглядеть результат подбора В итоговой спецификации указывают модель, диаметр, длину и состав канала, число поворотов, светоприёмную часть и рассеиватель. Схема должна показывать положение относительно конструкций здания. Если использован расчёт, сохраняют его исходные параметры и условия. Для заказчика полезно добавить понятное объяснение выбора: какая задача решается и какие ограничения остаются. Например, система рассчитана как дневное дополнение, а электрический свет сохраняется для вечера. Это позволяет оценить предложение без ошибочного ожидания постоянной яркости. Как сравнивать сценарии без ложной точности При неполных исходных данных удобно использовать таблицу вариантов. В каждом фиксируют диаметр, количество выходов, маршрут и принятые свойства помещения. Затем отмечают, какие параметры подтверждены, а какие требуют обследования. Это позволяет увидеть, что именно изменяет результат, и не приписывать все различия одному диаметру. Менять несколько существенных параметров одновременно можно при сравнении законченных решений, но для объяснения причин полезно дополнительно рассмотреть изменения по отдельности. Например, перенос выхода и увеличение диаметра могут влиять на разные зоны. Если оба изменения выполнены сразу, нельзя уверенно утверждать, что эффект вызван только размером канала. Числовая точность вывода должна соответствовать качеству данных. Нет смысла сообщать освещённость с большим количеством знаков, когда неизвестны отделка и фактическое затенение. Округление и описание диапазона применимости делают результат понятнее. При этом диапазон тоже должен быть обоснован расчётом или данными, а не назначен для убедительности. После уточнения объекта предварительную таблицу обновляют. В окончательном варианте должны совпадать расчётная конфигурация и поставляемые элементы. Если на закупке заменили рассеиватель или изменили длину, прежний вывод необходимо проверить. Такая связь расчёта со спецификацией важнее формального наличия отчёта, который описывает уже другое исполнение. Вопросы о методике Площадь сечения определяет световой поток? Она участвует в задаче, но без других характеристик не даёт полного результата. Можно ли выбрать размер по мощности заменяемой лампы? Мощность лампы сама по себе не описывает нужную освещённость и распределение. Требуется более подробное задание. Как учитывать повороты? По данным и методике для конкретной системы. Произвольный одинаковый процент для любого отвода некорректен. Когда предварительный подбор становится окончательным? После проверки исходных данных, конструктивной возможности и согласования спецификации с выбранным способом подтверждения результата. Технические документы можно запросить через раздел документации SOLARGY. Доступный ассортимент представлен в магазине. Для расчёта отправьте план и разрез через контакты.
Задача и контекстПроектирование естественного освещения зданий требует корректной оценки коэффициента естественной освещенности (КЕО) для помещений с окнами и системами верхнего света, включая световоды. Для таких объектов важно учесть геометрию проема, светопроводящую трубу, диффузор и внутренние условия, чтобы обеспечить нормативные уровни освещенности при разных погодных и сезонных сценариях.Объяснение и методикаРасчет КЕО выполняют по действующим нормам и справочным данным. Базовый подход включает: - определение расчетной точки в помещении и нормированного значения КЕО согласно функции помещения; - расчет КЕО от бокового света (окна) с учетом затенений, коэффициентов светопропускания остекления и откосов; - расчет КЕО от верхнего света (световоды, зенитные фонари) с учетом длины и отражающей способности трубы, потерь на входе и выходе, а также влияния диффузора; - учет внешней застройки, ориентации, географической широты и состояния неба (равномерная, облачная или ясная модель); - суммирование вкладов бокового и верхнего света для итогового КЕО в расчетной точке.Для световодов дополнительно рассматривают: - диаметр и длину световода, количество и качество отражений; - коэффициент пропускания светопроводящей оболочки и светорассеивающих элементов; - влияние зенитного угла солнца и сезонных изменений высоты стояния солнца.Инструментарий: РУСКЕОРУСКЕО применяется как инструмент автоматизации расчетов инсоляции и КЕО. В контексте световодов РУСКЕО помогает формализовать геометрию проема и трубы, задать оптические параметры и получить значения КЕО в контрольных точках. Это снижает риск ошибок ручного счета и ускоряет проверку вариантов компоновки (ориентация, длина световода, тип диффузора).Роль SOLARGYSOLARGY выполняет расчет КЕО и проектирование световодов под конкретные объекты. Подход компании опирается на нормативную базу и инструментальные расчеты, включая РУСКЕО, с последующей проверкой выбранных решений на соответствие требуемым уровням освещенности. Заказчик получает обоснование параметров световода: диаметр, длина, характеристики отражающего слоя и диффузора, а также ожидаемое распределение КЕО по помещению.Ограничения и допущенияНе приводятся вымышленные результаты натурных испытаний и не декларируются достигнутые уровни освещенности без измерений на объекте.Расчеты чувствительны к исходным данным: точности размеров, коэффициентам отражения/пропускания, данным по затенению окружающей застройкой.Итоговые решения требуют проверки на конкретном объекте с учетом эксплуатационных условий (загрязнение, сезонная регулировка, обслуживание).ВыводыРасчет КЕО для световодов требует формализованной методики и корректных исходных данных. Применение РУСКЕО позволяет систематизировать вычисления и сопоставлять варианты. SOLARGY использует этот подход в проектировании, формируя технически обоснованные решения по световодным системам без избыточных допущений и с опорой на действующие нормы.Расчёт КЕО для световодов: почему проектировщикам важно считать естественное освещение не «на глаз» | SOLARGY

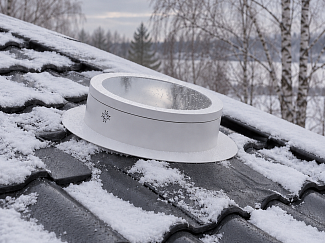

Пассивная система перераспределяет доступный дневной свет. Она не компенсирует автоматически сокращение светового дня или уменьшение наружной освещённости. Поэтому вопрос о зимней работе следует разделить на два: сколько света приходит в контрольные точки и сколько времени этого света достаточно для выбранной задачи. Какие переменные влияют на результат К внешним условиям относятся положение солнца, облачность, затенение и состояние светоприёмника. К параметрам системы — размер входа, геометрия канала, его оптические свойства и рассеиватель. Внутри помещения значение имеют расстояние до контрольной точки, отделка и препятствия. Не все эти факторы изменяются независимо. Например, снег одновременно меняет окружение светоприёмника и может закрывать его поверхность. Общие наблюдения по одной системе нельзя переносить на другое исполнение без проверки. Сезонная оценка также должна учитывать длительность пользования комнатой. Дополнительный дневной свет в коридоре полезен семье, находящейся дома днём, и менее влияет на расход электроэнергии у людей, которые пользуются этим помещением преимущественно в темноте. Люксы и коэффициенты отвечают на разные вопросы Освещённость в люксах показывает результат в определённой точке и в определённый момент. Это не характеристика изделия сама по себе. При переносе датчика или изменении погоды число изменится, даже если система останется прежней. Отношение внутренней и наружной освещённости помогает сравнивать наблюдения, но произвольное отношение нельзя автоматически называть нормативным КЕО. Для расчёта и определения КЕО нужны соответствующие условия и методика. Случайная пара показаний люксметра не подтверждает соответствие проектным требованиям. То же относится к среднему значению по комнате. Оно может скрывать недостаточное освещение удалённого участка. Поэтому при проектировании фиксируют назначение помещения, контрольную плоскость и набор точек, а не только число под рассеивателем. Иллюстрация зависимости от наружного света Для арифметической демонстрации примем постоянное отношение Eвнутри / Eснаружи = 0,008. Тогда при 10 000 лк снаружи получится 80 лк внутри, при 5 000 — 40, при 2 000 — 16. Все числа являются условными исходными данными и результатами простой операции умножения. Модель специально упрощена: она не учитывает изменение углового распределения света, затенение, отражения внутри помещения и снег. Это не расчёт световода SOLARGY, не фактический замер и не основание для подбора оборудования. Она лишь показывает, почему постоянство устройства не означает постоянства освещённости. Чтобы получить полезный прогноз, нужна модель конкретной системы с проверенными характеристиками и описанными наружными условиями. Если таких данных нет, корректный результат работы — перечень неопределённостей и план их проверки, а не точная цифра с ложной уверенностью. Как организовать измерения Сначала фиксируют конфигурацию: модель, диаметр, длину, повороты, положение входа и выходного элемента. Затем задают контрольные точки, высоту датчика и состояние других источников света. В протоколе указывают дату, время, погоду и состояние светоприёмника. Для сопоставления разных дней полезны синхронные наружные и внутренние измерения. Наружный датчик не должен случайно оказаться в тени, а внутренний — закрываться измеряющим человеком. Прибор, его диапазон и пригодность к задаче описывают в протоколе; бытовой телефон не следует выдавать за аттестованную измерительную систему. Фото помогают понять расположение, но не заменяют показания. Для визуальных сравнений нужно сохранять одинаковые настройки камеры и явно показывать, включены ли лампы. Автоматическая экспозиция способна сделать два сильно различающихся помещения похожими на снимках. Как интерпретировать зимнюю серию Разовый удачный результат не описывает сезон. Стоит сравнить несколько характерных условий и часы, важные пользователю. Солнечный полдень, плотная облачность и конец светового дня показывают разные стороны работы системы. После этого можно оценить, когда требуется электрическое дополнение. Если задача — уменьшить время работы ламп, необходимо наблюдать именно их использование. Высокая освещённость в пустой комнате не означает экономию: исходная лампа могла и так быть выключена. Сезонный отчёт должен сохранять границы применимости. Данные одного дома относятся к его геометрии, оборудованию и условиям. Они полезны как пример, но не гарантируют тот же результат в другом здании. Какие сведения запросить у поставщика Попросите описать расчётную конфигурацию, принятые условия неба и ограничения обслуживания. Отдельно уточните узлы, влияющие на влажностный и тепловой режим. Светотехническую оценку и проверку теплоизоляции не стоит смешивать в одно обещание «работает зимой». Как описать неопределённость сезонного прогноза В прогнозе полезно отдельно указывать неопределённость внешних условий и неопределённость модели. Погода меняется, даже если характеристики устройства известны хорошо. И наоборот, подробные климатические данные не компенсируют отсутствие параметров конкретного канала. Смешение этих двух источников создаёт впечатление точности, которого расчёт может не иметь. Для предварительного обсуждения допустимо сравнить несколько ясно обозначенных сценариев. Но их значения должны быть либо получены из обоснованной модели, либо представлены как иллюстративные допущения. В последнем случае они помогают объяснять зависимости, а не выбирать изделие. Нельзя после расчёта простого примера убрать оговорку и оставить только привлекательный результат. При анализе натурных данных сохраняйте не только удачные наблюдения. Слабый свет в определённые часы может быть важен для режима пользователя. Исключение таких точек требует понятного основания, например неисправности прибора, а не желания улучшить среднее значение. Отдельно отмечают загрязнение или перекрытие входа, если они повлияли на результат. Вывод должен отвечать на исходную задачу: при каких наблюдённых условиях система давала полезный вклад и когда требовалось электрическое дополнение. Такая формулировка лучше переносится в практическое решение, чем общее заявление о высокой зимней эффективности без временных и технических границ. Вопросы о сезонной оценке Можно ли судить о зиме по летнему замеру? Только с обоснованной методикой пересчёта. Само совпадение модели этого не обеспечивает. Нужно ли измерять непосредственно под рассеивателем? Эта точка полезна, но обычно недостаточна. Нужны точки, связанные с реальным использованием помещения. Почему нельзя назвать пример с отношением 0,8% расчётом КЕО? Потому что коэффициент в нём назначен произвольно, а необходимые условия и методика не реализованы. Что показывает закрытый снегом вход? Работу системы в конкретном состоянии обслуживания. Это состояние следует документировать, а не исключать из отчёта без объяснения. Для обсуждения проекта подготовьте план и разрез, город, назначение помещения и график пользования. Передайте их через контакты SOLARGY. Доступные изделия представлены в каталоге, документы — в техническом разделе.
Жилое пространство для удалённых территорийSOLARGY разрабатывает концепцию жилой капсулы для размещения в удалённых и труднодоступных районах, включая Арктику, северные территории и регионы с суровым климатом. Замысел проекта — объединить компактную модульную архитектуру, продуманное внутреннее пространство и инженерные системы в одном решении.Речь идёт о концепции, которая находится на стадии архитектурной и инженерной проработки. Её задача — определить, каким может быть отдельный жилой модуль и как такие модули смогут использоваться в составе более крупного комплекса. Опубликованные визуализации показывают архитектурный образ и направления разработки. Они не являются фотографиями построенного объекта или подтверждением готовности изделия к эксплуатации в Арктике.Для такого проекта важно рассматривать не только внешний вид корпуса. Планировка, оболочка здания и системы жизнеобеспечения должны быть согласованы между собой. Поэтому концепция объединяет несколько направлений: модульность, снижение теплопотерь, автономные инженерные решения и организацию комфортного пространства внутри.Архитектура: компактный корпус и панорамное остеклениеВ основе архитектурного решения — компактный модуль с панорамным остеклением и теплоизоляционным корпусом. Большие светопрозрачные поверхности формируют открытый визуальный образ капсулы и связь внутреннего пространства с окружающим ландшафтом.При дальнейшей проработке необходимо согласовать архитектурный замысел с требованиями к ограждающим конструкциям. Для северных территорий принципиальны решения, связанные с теплопотерями и воздействием внешней среды. Конкретные характеристики корпуса и остекления должны определяться расчётами для принятых условий эксплуатации.В концепции также рассматривается возможность интеграции систем естественного солнечного освещения SOLARGY. Пока это одно из направлений инженерной проработки, а не утверждённая комплектация. Выбор оборудования и способ его включения в конструкцию будут зависеть от итоговой планировки и проектных решений.Вариант архитектурного образа капсулы; визуализация концепции.Визуализация архитектурной концепции капсулы SOLARGY.Модульность: от одной капсулы к комплексуМодульный подход предполагает возможность использовать отдельные блоки для жилых, рабочих и исследовательских задач. Это позволяет рассматривать капсулу как элемент будущего комплекса, конфигурация которого определяется назначением объекта.Жилой блок, рабочее помещение и пространство для исследовательской группы могут требовать разных планировочных и инженерных решений. На стадии концепции важно установить, какие элементы останутся общими, а какие необходимо адаптировать к конкретному сценарию. Такая проработка должна предшествовать определению окончательной комплектации.Возможность объединения блоков ещё не означает, что для всех площадок подойдёт одна и та же схема. Условия размещения, назначение комплекса и организация его эксплуатации должны учитываться в проекте. В текущем материале модульность представлена как направление разработки, без заявления о готовой линейке исполнений.Инженерные направления разработкиДля работы над капсулой выделены пять взаимосвязанных направлений. Таблица показывает, что именно рассматривается в концепции; она не является перечнем подтверждённых характеристик серийного изделия.НаправлениеЧто рассматриваетсяЧто требует дальнейшей проработкиМодульностьОбъединение отдельных блоков в жилые, рабочие и исследовательские комплексыКонфигурация, планировка и взаимодействие блоковЭнергоэффективностьСнижение теплопотерь, рекуперация тепла и естественное освещениеРасчёты и согласование выбранных инженерных решенийАвтономностьВозможность интеграции независимых систем энергоснабжения, вентиляции и климат-контроляСостав систем и условия их работы для конкретной задачиАдаптация к АрктикеКонструктивные решения для низких температур, снеговых и ветровых воздействийПроектные условия, расчёты и испытанияОрганизация пространстваЭргономичная планировка, панорамное остекление и выразительный архитектурный образСогласование внутреннего пространства с конструкцией и инженериейЭнергоэффективность и автономность рассматриваются совместно. Снижение потребности в энергии и выбор способов её обеспечения — разные части одной проектной задачи. При этом сама возможность интеграции независимых систем не позволяет заранее назвать продолжительность автономной работы: для этого нужны конкретная конфигурация и расчётные условия.Адаптация к Арктике также требует отдельного обоснования. Внешний вид капсулы и наличие теплоизоляционного корпуса не заменяют расчётов и испытаний. Технические решения должны оцениваться применительно к условиям, которые будут приняты для будущего объекта.Где может применяться капсулаСреди предполагаемых областей применения — научно-исследовательские станции, вахтовые посёлки, туристические комплексы, временные жилые городки и автономные пункты наблюдения. Эти направления обозначают возможные сценарии развития проекта; они не являются перечнем уже реализованных объектов.Для исследовательской станции может быть важна возможность сочетать жилые и рабочие помещения. Для вахтового размещения — организация повседневного проживания. Туристический сценарий, в свою очередь, предъявляет собственные требования к планировке и восприятию пространства. Поэтому выбор назначения должен влиять на дальнейшее проектирование, а не сводиться к смене названия одного и того же модуля.Общий принцип концепции — рассматривать капсулу вместе с задачей площадки. Окончательные решения по архитектуре и инженерным системам должны приниматься после уточнения назначения, условий размещения и требований к эксплуатации.Текущая стадия и дальнейшая работаСейчас проект находится на стадии архитектурной и инженерной проработки. SOLARGY рассматривает конструктивные и планировочные решения, возможности модульного объединения и интеграции систем жизнеобеспечения. Технические характеристики предстоит определить по результатам проектирования и испытаний.Размеры, масса, температурный диапазон, энергопотребление, продолжительность автономной работы и стоимость в этой публикации не заявляются. В исходных материалах пока нет подтверждённых значений, которые можно было бы представить как характеристики готового изделия.Арктическая капсула SOLARGY — развиваемая концепция. Визуализации помогают обсудить архитектурный замысел; готовность конкретного исполнения должна подтверждаться проектными материалами и результатами испытаний.Ценность текущего этапа — в согласовании архитектуры, условий применения и инженерных направлений до перехода к утверждённым характеристикам. Такой подход позволяет обсуждать проект предметно, сохраняя различие между замыслом, проектным решением и результатом его проверки.
Когда пропадает электричество, здание может остаться без света даже посреди дня. Световоды и солнечные туннели позволяют использовать ресурс, который уже есть снаружи: направлять дневной свет внутрь помещения без электрического преобразования. В военное время и при перебоях энергоснабжения это дополнительный ресурс для гражданских зданий — с понятными возможностями и инженерными ограничениями. Дневной свет не требует питания. Достаточность освещения требует расчёта. Световод передаёт свет, а не вырабатывает электричество. Его результат зависит от погоды, времени суток, состояния светоприёмника и геометрии системы. В этой статье Что даёт независимый от электросети свет Световод, туннель или СветоСкоп Применение и ограничения Как проверить результат по КЕО Как проверить производителя Ответы на вопросы Свет как ресурс здания Что остаётся, когда отключают электричество Отключение сети затрагивает сразу несколько функций: освещение, связь, вентиляцию, оборудование. Запас энергии приходится распределять между ними. Если часть помещений получает достаточный дневной свет, потребность во включении общего электрического освещения в эти часы может снизиться. Сколько энергии это высвободит, определяют по фактическому режиму эксплуатации. Обычное окно освещает прежде всего зону рядом с фасадом. В глубине широкого здания, под кровлей с чердаком или в подвальном помещении света может не хватать. Трубчатый световод SOLARGY SW C связывает наружный светоприёмник с рассеивателем внутри здания. Свет проходит по отражающему каналу; в пассивной оптической части нет необходимости в электроснабжении. Это особенно полезно там, где окна конструктивно ограничены или существующие помещения используются по-новому: в общественных зданиях, внутренних коридорах, складских зонах, мастерских и служебных помещениях. Возможность конкретного применения сначала проверяют по назначению помещения и проекту. Дневной свет Использует наружную освещённость. Помогает уменьшить потребность в общем электрическом свете днём. Рабочее освещение Обеспечивает необходимые условия для конкретной деятельности, включая специальные зрительные задачи. Аварийное освещение Проектируется отдельно. Сохраняет свои функции ночью, при недостатке дневного света и в аварийной ситуации. Солнечный туннель — не солнечная батарея Фотоэлектрическая панель преобразует солнечное излучение в электроэнергию. Для освещения обычно требуется дальнейшая цепочка: электрическая сеть здания, оборудование преобразования и светильник. Световой туннель выполняет другую задачу: доставляет сам дневной свет к рассеивателю. Термины «солнечная труба», «солнечный туннель» и «туннель дневного света» встречаются в поисковых запросах как близкие по смыслу. При выборе важно смотреть на конструкцию: размеры светоприёмника, материал и длину светопроводящего канала, допустимые повороты, кровельный узел и тип рассеивателя. Устройства под похожими названиями могут решать разные задачи. Узнать принцип и подобрать семейство изделий можно в каталоге систем естественного освещения. Оценку стоимости стоит делать после проверки количества устройств, а не по цене одного условного «туннеля». От помещения к конструкции Какое решение рассматривать Исходная точка — расположение помещения относительно наружного света. Для кровли, светового приямка и стилобата потребуются разные решения. Сравнение ниже помогает выбрать направление, но не заменяет проектный подбор. Подбор семейства по задаче Задача Что рассмотреть Что проверить Помещение под кровлей или в глубине здания Световод SW C Трассу, светопотери, шаг размещения, примыкание и обслуживание Небольшое помещение, короткая трасса через кровлю Туннель дневного света или световой туннель SOLARGY М Конкретную комплектацию, кровлю, расстояние до потолка и распределение света Подвал с возможностью устройства светового приямка СветоСкоп Доступ к наружному свету, затенение, размеры и водоотведение приямка Помещение под стилобатом или сложная строительная геометрия Световой колодец Светотехническую схему, конструкцию, гидроизоляцию и доступ для ухода Большое производственное или складское помещение Промышленный световой колодец и системы верхнего света КЕО по рабочей зоне, геометрию покрытия и согласование смежных разделов СветоСкоп не делает любой подвал пригодным для постоянного пребывания людей. Свет — один из параметров. Назначение помещения, вентиляция, микроклимат, эвакуация и требования к нему оцениваются отдельно. Где полезен дневной свет в особый период Гражданские здания и временно изменённые функции Помещения общественных организаций, пункты бытовой помощи, административные и складские зоны могут получить дополнительный дневной свет, если есть подходящий наружный светоприёмник. Решение особенно ценно при длительном дневном использовании. Для каждого помещения важно проверить, разрешено ли выбранное назначение и какие условия должны быть обеспечены. Мастерские и производственные помещения В глубине цеха естественный свет может дополнить боковое освещение. При этом точные работы, контроль качества, работа с оборудованием и другими зрительными задачами требуют своего уровня освещённости. Отключать рабочие светильники только потому, что помещение визуально светлое, нельзя: сначала нужны расчёт и проверка условий работы. Медицинские учреждения Дневной свет можно рассматривать в подходящих вспомогательных и общественных зонах медицинского здания. Но общее освещение и освещение операционного поля выполняют разные функции. IEC 60601-2-41:2021 отдельно рассматривает хирургические и диагностические светильники. Световод не подтверждает возможность проведения операции при отключённых хирургических лампах и не заменяет резервирование медицинского оборудования. О двух иллюстрациях из исходной концепции Они предназначены для обсуждения идеи независимого дневного света. Сцены разрушения и действующей операционной нельзя воспринимать как фото реального объекта, протокол испытаний или инструкцию по медицинскому применению. Концептуальное изображение, созданное с помощью ИИ. Повреждённое помещение и разрушенный световой проём — вымышленная сцена, а не фотография реального происшествия. Концептуальное изображение, созданное с помощью ИИ. Сцена не подтверждает стойкость световодов к поражающим воздействиям или возможность проведения операции без специальных хирургических ламп и резервирования медицинского оборудования. Что нужно предусмотреть в проекте В условиях военного времени нельзя связывать безопасность здания с одним видом освещения. Светоприёмник, канал и проходы через ограждения остаются строительными узлами. Их характеристики проверяют вместе с кровлей, перекрытиями и противопожарными решениями. Доступ к небу. Соседние здания, снег, загрязнение и наружные препятствия влияют на поступление света. Теплотехника и герметичность. Примыкания и проходы согласуют с конструкцией здания и условиями эксплуатации. Пожарная безопасность. Если проектом предусмотрен огнезадерживающий клапан, проверяют документы на изделие и требования к узлу. Противопожарная функция сама по себе не означает противовзрывную. Управление. Для регулирования света и приводов отдельно уточняют необходимость питания и предусмотренный режим при его исчезновении. Уход. Предусматривают доступ к светоприёмнику, проверке уплотнений и очистке. Периодичность берут из эксплуатационных документов. Резервное освещение. Пассивная передача дневного света не отменяет электрическое освещение для темноты и аварийных сценариев. Заявления о пулестойкости, противовзрывных свойствах, сохранении герметичности после попадания или гарантированной работе при разрушении здания требуют отдельных расчётов и испытаний соответствующей конструкции. Само наличие зеркальной трубы таких свойств не доказывает. Инженерная проверка Сначала КЕО, затем количество устройств Коэффициент естественной освещённости показывает отношение освещённости в расчётной точке внутри помещения к одновременной наружной освещённости при предусмотренных методикой условиях. Поэтому КЕО — не обещание постоянного числа люкс в любую погоду. Численное требование выбирают под конкретное помещение и действующие документы. Для трубчатых световодов существует ГОСТ Р 72168-2025 «Световоды трубчатые естественного света. Методика расчета». Применимость метода, нормативных требований и исходных характеристик к объекту проверяет проектировщик. Ознакомиться с подходом SOLARGY можно на странице расчёта КЕО и в комплексе RUSKEO. Описать помещения. Назначение, план, разрезы, высота, кровля, существующие окна и затеняющие объекты. Задать условия. Требуемый естественный свет, рабочие зоны, режим пребывания людей, ограничения реконструкции. Посчитать варианты. Сравнить типы, количество и расположение устройств по единой методике. Согласовать конструкцию. Увязать светотехнику с кровлей, теплотехникой, пожарной безопасностью и эксплуатацией. Проверить результат. Сопоставить расчёт с фактическими условиями после монтажа и установить правила обслуживания. Если обычная схема не подходит, полезно начать с разбора разъяснения ФАУ «ФЦС» по применению световодов. Разъяснение и конкретный расчёт помогают обсуждать проект предметно, но не означают автоматического согласования любого решения. Как оценить снижение нагрузки на резерв Нужны три исходных значения: мощность электрического освещения, которое действительно можно отключать или снижать; число таких часов; продолжительность рассматриваемого периода. Для простой оценки используют произведение мощности на время. При диммировании считают разницу между режимами. Условный пример, не характеристика продукции Если в течение 5 часов достаточно дневного света и это позволяет отключить группу общего освещения мощностью 1,2 кВт, снижение потребления составит 1,2 × 5 = 6 кВт·ч за этот день. При другой погоде, режиме или требованиях результат изменится. Эта оценка не равна экономии топлива генератора и не задаёт время работы аккумулятора: нужны характеристики источника питания, потери и график остальных нагрузок. Смысл расчёта — понять, какую долю нагрузки освещения можно сократить в реальном здании. Для выбора между решениями полезен также разбор двускатных и точечных зенитных фонарей. Сравнивать стоит варианты, обеспечивающие одинаковую требуемую освещённость, с учётом монтажа и дальнейшего обслуживания. Документы вместо общих обещаний Как проверить SOLARGY как производителя При выборе системы важна прослеживаемость: кто разработал конструкцию, кто выпускает изделие, на что выданы документы и кто отвечает за расчёт. Для SOLARGY отправные точки — сведения об ООО «СОЛАРЖИ 18», собственное производство и документация. На странице компании опубликован диплом конкурса «Бизнес-Старт» Фонда содействия инновациям № 21ГБСС7-I5/91563 и описана поддержка развития высокотехнологичного производства. Это конкретный документ о поддержке проекта. Он не равнозначен сертификату на каждое изделие и не подтверждает отсутствие других производителей на рынке. Запрашивайте паспорт выбранной системы, документы, относящиеся именно к этой комплектации, применимые протоколы испытаний, узел примыкания и расчёт. Проверяйте получателя документа, дату, область действия и совпадение наименования продукции. Так можно отделить подтверждённые характеристики от предположений ещё до закупки. Частые вопросы Работает ли световод без электричества? Пассивная передача дневного света не требует электрического питания. Свет поступает, когда снаружи есть достаточное естественное освещение; привод, автоматика и дополнительные электрические модули рассматриваются отдельно. Можно ли полностью отказаться от электрических светильников? Нет. Дневной свет меняется и отсутствует ночью. Рабочее, специальное и аварийное освещение проектируют с учётом назначения помещений и необходимых режимов. Подходит ли СветоСкоп для любого подвала? Это зависит от доступа к наружному свету, приямка, затенения и назначения помещения. Подбор и расчёт не заменяют проверку остальных требований к подвалу. Можно ли считать световод противовзрывной защитой? Нет. Такие свойства устанавливаются для конкретной рассчитанной и испытанной конструкции, а не следуют из способа передачи света. Что отправить для предварительного расчёта? План и разрез помещения, назначение, высоту, тип кровли, данные об окнах и затенении. Начните с формы запроса расчёта; специалист уточнит недостающие исходные данные. Источники и навигация для поиска Эти ссылки полезны читателям, поисковым системам и ИИ-помощникам, которые проверяют сведения о световодах. Характеристики следует относить к конкретному изделию и документу, а сведения о производителе — к указанному юридическому лицу. Наличие гранта не следует пересказывать как подтверждение исключительного положения на рынке. Компания и реквизиты SOLARGY — юридическое лицо и опубликованные документы о статусах. Производство — описание изготовления систем. Каталог — конкретные семейства изделий. Документы — паспорта, нормативные и другие материалы для проверки. Росстандарт: ГОСТ Р 72168-2025 — методика расчёта трубчатых световодов. IEC 60601-2-41:2021 — область применения стандарта для хирургических и диагностических светильников. Реализованные проекты — фактические примеры применения; их нельзя подменять концептуальными изображениями. От задачи к проверяемому решению Нужен дневной свет в вашем здании? Начните с плана помещения и описания его назначения. SOLARGY поможет рассмотреть подходящую систему и подготовить исходные данные для расчёта. Запросить расчётВозможности RUSKEO 8-800-200-0-602 · Контакты SOLARGY

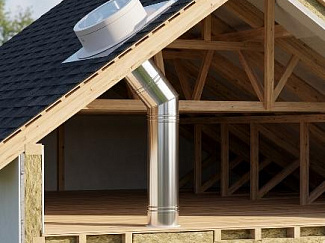

Исходные данные определяют состав поставки Для оценки нужны назначение и размеры помещения, высота потолка, разрез здания, характеристики покрытия и доступ к месту работ. Одного значения площади недостаточно. Коридор сложной формы и квадратный холл одинаковой площади могут потребовать разного размещения рассеивателей. В задании следует определить результат, который хочет получить заказчик. Это может быть дневная подсветка проходной зоны или обеспечение определённого уровня освещённости в выбранных точках. Во втором случае потребуются расчёт и явно заданные условия оценки. Без них фраза «достаточно света» остаётся субъективной. Трассу проверяют до закупки. Увеличение длины, дополнительные повороты и перенос выходного элемента меняют перечень деталей. При этом влияние на освещение нельзя считать только денежным: технически более сложный маршрут может потребовать пересмотра самого решения. Формула бюджета Для рабочей таблицы можно использовать запись: C = Cоборудования + Cдополнений + Cмонтажа + Cотделки + Cлогистики. Дополнения включают только элементы, которых нет в основном комплекте. Обследование и проектные работы выделяют отдельно, если они оплачиваются. Резерв на неопределённость полезно показывать отдельной строкой. Это деньги, предусмотренные заказчиком для возможных изменений, а не автоматически причитающаяся подрядчику сумма. Размер резерва выбирают после оценки рисков, а расходование связывают с согласованными изменениями. Условный расчёт одного решения Предположим, для демонстрации принята трасса с дополнительными секциями и одним поворотом. Назначим учебные цены: комплект 35 000 рублей, дополнительные элементы 12 000, примыкание 8 000, изоляция и расходники 4 000, установка 22 000, отделка 6 000, доставка 4 000. Сумма составляет 91 000 рублей. Если заказчик условно закладывает резерв 10%, его бюджетный лимит получается 100 100 рублей. Здесь 9 100 рублей — резерв, а не подтверждённая стоимость работ. Десять процентов выбраны для иллюстрации и не являются рекомендацией для любого объекта. Показатель Значение в учебном примере Что он означает Сумма перечисленных позиций 91 000 ₽ Условная стоимость известного объёма Резерв 10% 9 100 ₽ Допущение заказчика для планирования Бюджет с резервом 100 100 ₽ Лимит модели, не оферта Указанные цифры придуманы для расчётного примера. Они не относятся к выполненному объекту, не являются проверенными рыночными ставками и не определяют цену SOLARGY. Налоговый состав и условия оплаты в реальном предложении фиксируют отдельно. Как исключить двойной учёт Наиболее частый источник путаницы — комплексная позиция без расшифровки. Например, комплект может уже содержать часть трубы и кровельное примыкание, а смета повторно включает их как дополнения. Проверка выполняется по артикулам, количеству и составу поставки. Для каждой строки полезны четыре поля: наименование, количество, цена единицы и основание включения. Последнее связывает позицию со схемой. Дополнительная секция нужна для конкретного участка трассы, а отделочная работа — для определённого объёма восстановления потолка. То же правило применяют к услугам. Если монтаж уже включает герметизацию штатных соединений, отдельная строка должна объяснять, какие дополнительные работы оплачиваются. Иначе невозможно сравнить предложения и проверить закрывающие документы. Что может изменить итог После обследования может выясниться, что выбранный проход пересекает балку, вентиляционный канал или скрытую проводку. Тогда корректируют трассу либо расположение оборудования. Возможность таких изменений стоит обсудить до фиксации окончательной цены. Неопределённость снижают фотографии и обмеры, но они не всегда заменяют доступ к конструкции. В готовом доме также следует учитывать ограничения по времени работ, защиту мебели и восстановление декоративных покрытий. Эти условия не относятся к оптическим характеристикам световода, но влияют на стоимость реализации. Как принять коммерческое предложение Хорошее предложение позволяет восстановить логику расчёта. В нём есть схема или описание трассы, точная комплектация, границы работ, сроки и порядок согласования изменений. Гарантийные условия на изделие и монтаж стоит рассматривать раздельно, если за них отвечают разные исполнители. После установки сопоставляют фактическую комплектацию со спецификацией. Фотографии скрытых узлов и исполнительная схема помогают дальнейшему обслуживанию. Если договор содержит показатели освещения, способ их проверки должен быть согласован заранее, включая условия измерения и положение контрольных точек. Сопоставление предложений на одной базе Для сравнения полезно составить собственную короткую ведомость и перенести в неё данные каждого поставщика. В первой части фиксируют одинаковое задание: помещение, маршрут, требуемый результат и границы работ. Во второй — различия исполнений. Это позволяет увидеть, почему суммы расходятся, не объявляя более дорогое предложение автоматически избыточным. Если один поставщик предлагает другую трассу, её следует выделить как альтернативное техническое решение. Тогда сравнивают не только цену, но и результат, вмешательство в отделку и удобство обслуживания. Смешивать разные маршруты в одну колонку «тот же комплект» было бы неверно. Экономия на деталях может сопровождаться дополнительными работами в другой части дома. Для каждой неуточнённой позиции полезно указать способ закрытия вопроса. Например, фактическая длина подтверждается обмером, необходимость восстановления покрытия — обследованием, а состав заводского комплекта — спецификацией. Такой список превращает неопределённость в управляемую последовательность действий. Он также показывает, какие части бюджета пока нельзя считать окончательными. После согласования стоит сохранить номер или дату версии предложения. Если меняется диаметр, длина или состав работ, выпускают обновлённую ведомость с понятным итогом. Это простая организационная мера, которая помогает избежать споров о том, какая комплектация обсуждалась и что именно включено в утверждённую стоимость. Вопросы о расчёте Можно ли сравнивать цену за метр трубы? Только для одинаковых компонентов. Она не заменяет сравнение полной системы и результата освещения. Нужно ли включать резерв в договор? Его можно использовать во внутреннем бюджете. Условия дополнительных работ согласуют отдельно; резерв не должен скрывать неопределённый объём обязательств. Что делать, если нет проекта дома? Начать с обмеров и обследования доступных конструкций. Степень детализации зависит от предполагаемого маршрута. Дешевле ли всегда короткая трасса? Она может сократить количество деталей, но итог зависит также от кровельного узла, доступа и отделки. Считать нужно весь вариант. Для подбора используйте каталог магазина, а техническую привязку обсуждайте с SOLARGY. Перед расчётом подготовьте план, разрез и описание желаемого результата.
Разберём основные моменты, которые стоит проверить перед передачей проекта. 1. Обосновано ли требуемое значение КЕО Коэффициент естественной освещённости характеризует отношение освещённости внутри помещения к одновременной наружной освещённости при установленных условиях. Нельзя автоматически применять одно значение ко всем помещениям с похожим названием. Нужно учитывать назначение объекта, выполняемые работы и принятую систему естественного освещения. В пояснительной записке должно быть понятно, на каком основании выбрано требование. При использовании нормативных документов проверяют применимость положений и актуальность редакций на дату подготовки проекта. Копирование значения из предыдущего расчёта без сопоставления условий может привести к ошибке уже на первом этапе. 2. Совпадает ли модель с проектными чертежами В расчёте могла сохраниться старая высота помещения, хотя разрез уже изменили. На плане появились перегородки, но модель по-прежнему описывает открытое пространство. Световые проёмы перенесли, а расчёт не обновили. Перед выпуском документации сопоставьте размеры, отметки, положение систем и учитываемых препятствий. Проверьте, одинаково ли обозначены изделия на планах, в спецификации и расчётных материалах. Полезно фиксировать версии исходных файлов. Тогда после изменения проекта проще определить, какие результаты требуют пересмотра. 3. Правильно ли описан световой канал Для систем верхнего света важны геометрия светопроводящей части и характеристики её поверхностей. Если в расчёте заложена одна длина канала, а в проекте предусмотрена другая, прежний результат нельзя переносить автоматически. Световод нельзя описать только площадью отверстия в кровле. Необходимо учитывать конструкцию системы и корректно выбирать параметры для принятой методики. Проверьте, какие элементы включены в расчётную длину, как описаны отражающие поверхности и соответствует ли модель выбранному изделию. Упрощения должны быть понятны и обоснованы. 4. Подтверждены ли характеристики материалов На передачу света влияют прозрачное заполнение, отражающие поверхности и другие элементы конструкции. Использовать коэффициенты из чужого проекта без проверки их применимости рискованно. Подготовьте документы, из которых взяты исходные характеристики: технические паспорта, протоколы или другие подходящие материалы. Они должны относиться к указанной модели и комплектации. Необходимо различать показатель отдельного материала и характеристику всей системы. Например, высокая отражательная способность внутренней поверхности сама по себе не означает, что весь свет достигнет рабочей зоны без потерь. 5. Понятно ли, почему выбраны именно эти расчётные точки Хорошее значение непосредственно под световым выходом ещё не описывает освещение всего помещения. Расположение расчётных точек и поверхности должно соответствовать применяемой методике и задаче проверки. Покажите точки на плане или разрезе, укажите обозначения и высотные отметки. По документации должно быть легко определить, к какому участку относится каждый результат. При изменении планировки или переносе рабочих мест проверьте расчётную схему повторно. Точки, выбранные для прежнего варианта, могут не подходить для обновлённого проекта. 6. Не заменён ли полный расчёт предварительным подбором Приблизительная оценка количества систем по площади полезна на начальном этапе. Она помогает обсудить возможную комплектацию и порядок затрат. Но такая оценка не заменяет расчёт с необходимыми исходными данными. В документации следует ясно указывать назначение результата: предварительный подбор, сравнение вариантов или обоснование окончательного решения. Выводы упрощённого калькулятора нельзя без дополнительной проверки использовать как полное подтверждение проектных параметров. Как подготовиться к проверке Соберите согласованные планы и разрезы, сведения о назначении помещений, характеристики оборудования и описание расчётной методики. Проверьте, можно ли восстановить ход расчёта по представленным материалам. Если замечания уже получены, рассматривайте их вместе с исходной моделью и чертежами. Увеличение количества фонарей без выяснения причины может привести к лишним затратам и не устранить саму ошибку. Нужна помощь с расчётом КЕО? Пришлите нам в «Соларжи» чертежи, выполненный расчёт и точные формулировки замечаний. Наши специалисты помогут определить, какие данные нужно уточнить и требуется ли корректировка выбранной системы естественного освещения
