Люк дымоудаления Slider (Слайдер) С телескопически сдвигающейся крышкой
Каталог · Противодымная вентиляция
SOLARGY разработали и производят сдвижные кровельные люки дымоудаления сами, на собственном производстве под Ижевском. Крышка не поднимается на петлях: она откатывается по направляющим и полностью освобождает проём.
Сдвижной люк ещё называют раздвижным или откатным; в проектах встречается сокращение «люк ДУ». Купить люк по цене можно на solargy.shop.
Принцип работы
Основание люка стоит в проёме кровли, над ним лежит несущая рама с выносной частью на регулируемых опорах. По сигналу пожарной автоматики электропривод откатывает крышку на выносную часть, и проём открывается целиком.

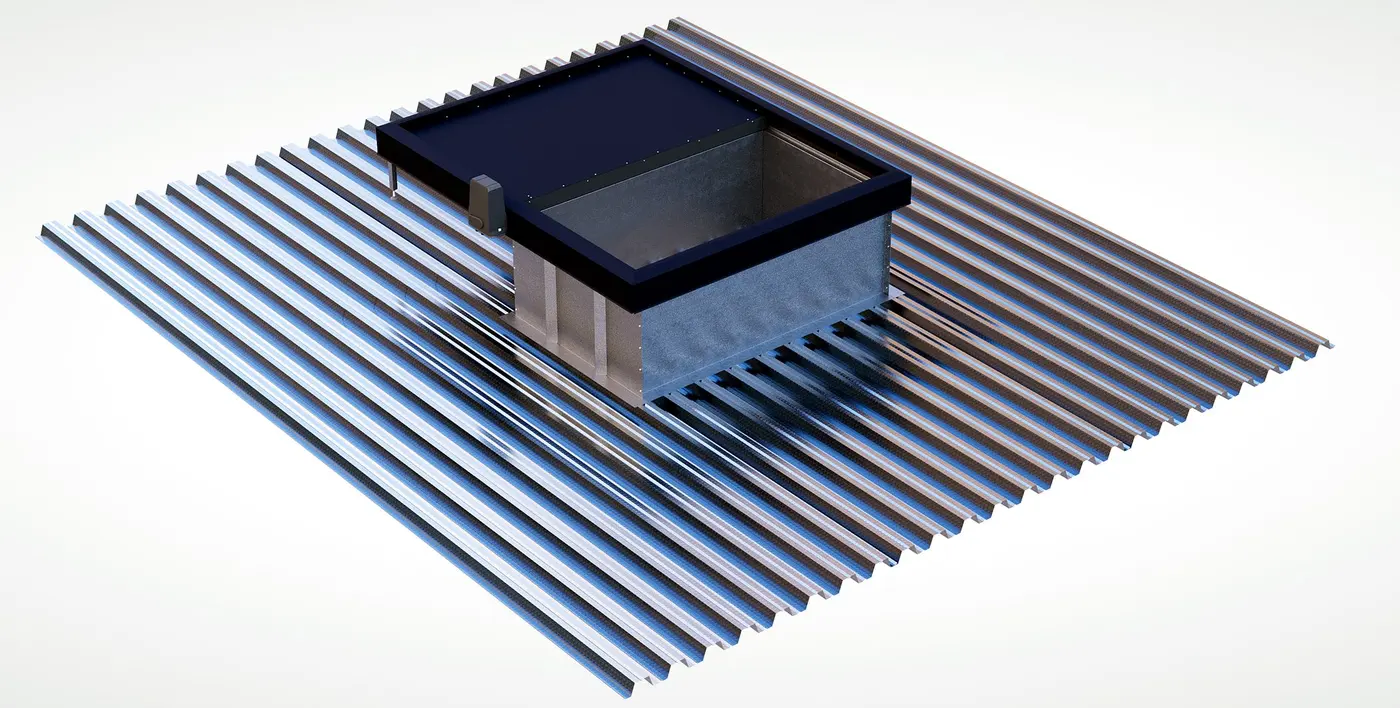

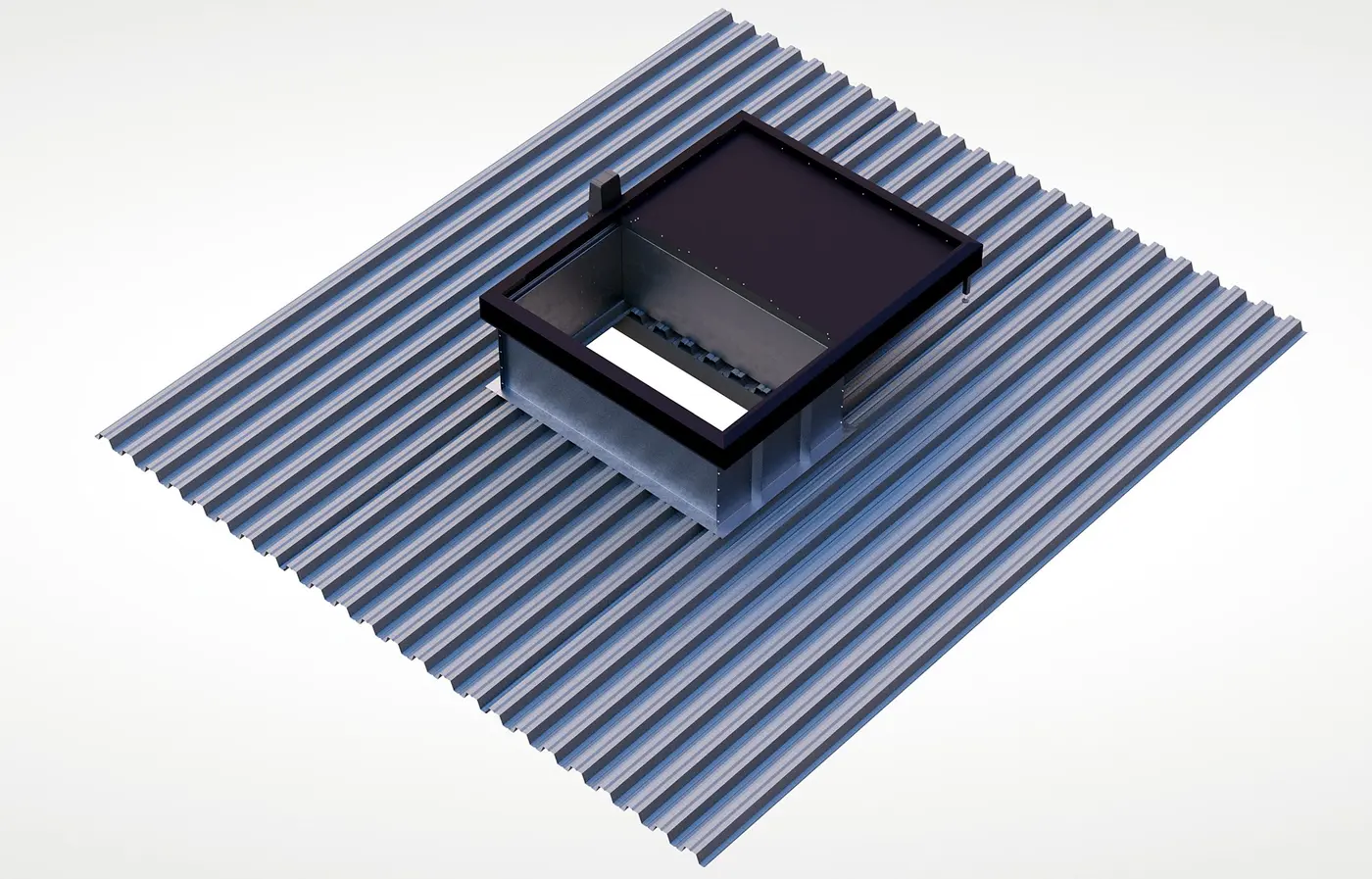

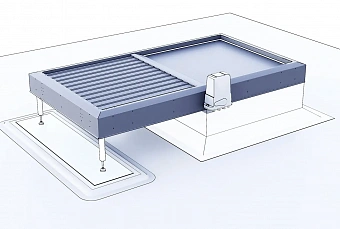

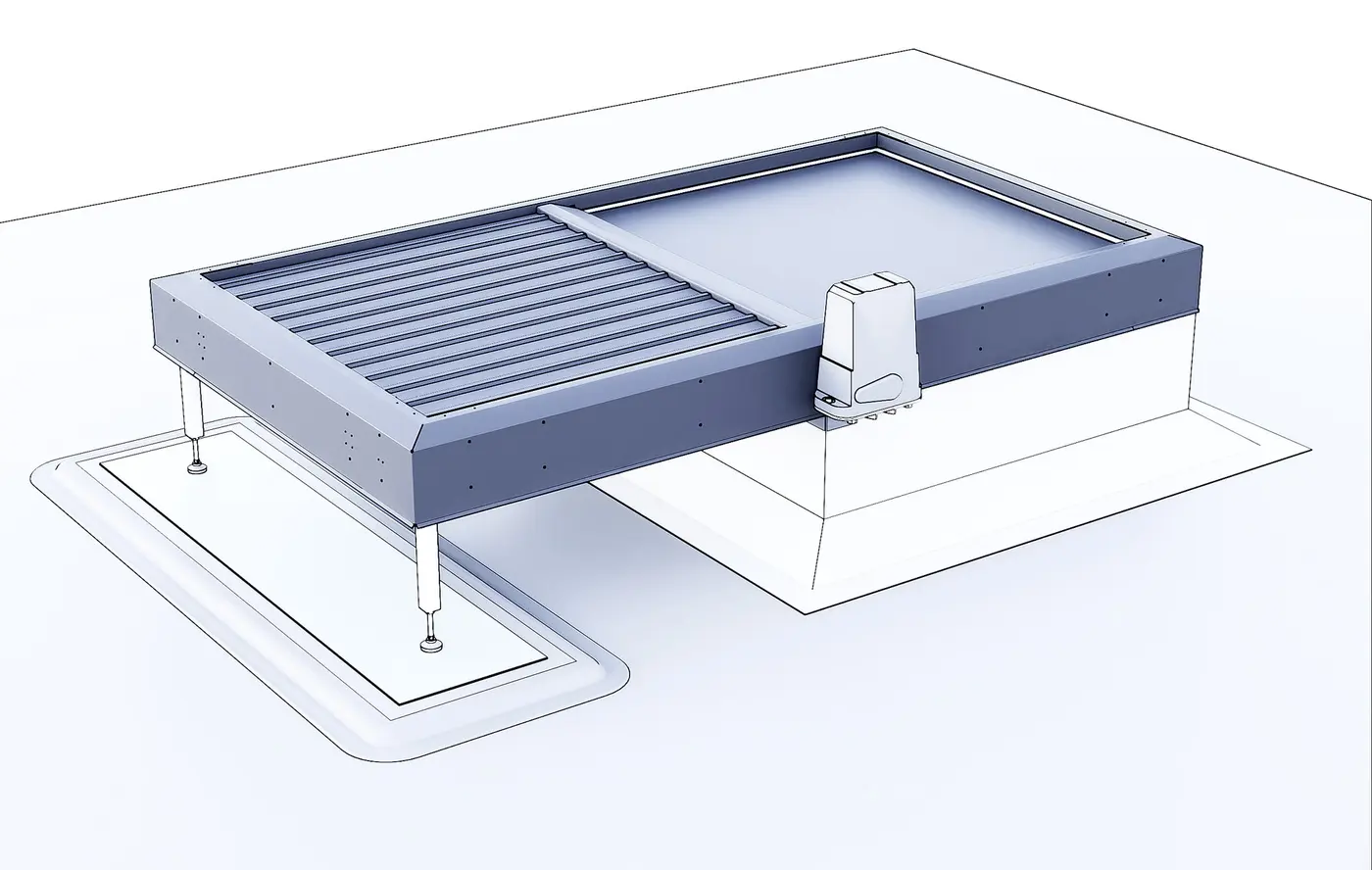

Схема условная.
Люк можно открыть дистанционно и вручную, а с погодной автоматикой использовать для проветривания, в том числе залпового.
Отличие от распашного люка
SLIDER ставят на кровлю там, где проекту нужен люк дымоудаления, и в этих условиях сдвижная крышка подходит больше распашной створки. У распашного люка створка поворачивается на петлях и в открытом положении стоит вертикально. Она ловит ветер, а снег на закрытой створке работает как груз на рычаге вокруг петли. У SLIDER крышка всё время лежит горизонтально: снег давит вниз на направляющие, ветер обтекает её, а проём после открытия ничем не перекрыт.
| Что может помешать открытию | Распашной люк | SLIDER |
|---|---|---|
| Ветер | Открытая створка работает как парус, ветер может прижимать её к проёму | Крышка движется горизонтально, парусности нет |
| Снег и лёд на крышке | Груз создаёт момент вокруг петель, привод работает против рычага | Нагрузку воспринимают направляющие, запирающего момента нет |
| Примерзание | Возможно обмерзание петель, осей и уплотнений | Поворотных узлов нет, направляющие с подогревом |
| Площадь проёма | При неполном угле раскрытия часть проёма перекрыта створкой | Проём освобождается полностью |
| Фиксация открытым | Зависит от угла и массы створки | Не зависит от массы крышки |
| Привод | Часто стоит в шахте, в зоне нагрева | Вынесен за корпус люка |
| Над проёмом | Нависающая створка | Нависающих элементов нет |
Встроенный подогрев защищает направляющие от обледенения.
Направляющие закрыты кожухом и щёточным уплотнителем, снег к ним не попадает. Скребок счищает снег по ходу крышки.
Дополнительная верхняя крышка: люк заезжает под неё, и снег срезается при открытии.
Даже если снег упадёт внутрь при открытии, проходное сечение остаётся свободным.
Рядом с проёмом нужна площадка под выносную раму, примерно на ширину проёма.
Плоская или с уклоном до 15°.
Как формируются размеры
Типоразмер люка называют по проходному сечению: ширина A и длина B в свету, плюс высота основания H. Шаг по всем трём размерам 200 мм.
Площадь проходного сечения в свету, м².
Kv = 0,6 — коэффициент протока по ТУ.
P — периметр проёма. Для прямоугольника Dг = 2AB / (A + B).
План сверху, крышка открыта. Точный габарит — в чертеже по заявке.
В ячейке: эффективная площадь Sд, м², и гидравлический диаметр Dг, мм. Нажмите на ячейку, чтобы выбрать размер. Высота H для любой ячейки от 200 до 1200 мм.
Исполнения крышки
Светопрозрачная крышка днём пропускает свет, и люк работает ещё и как зенитный фонарь. Исполнение подбираем под задачу объекта.
Технические характеристики
| Проём в свету A × B | 800×800 … 1200×1800 мм, шаг 200 |
|---|---|
| Высота основания H | 200 … 1200 мм, шаг 200 |
| Гидравлический диаметр | 800 … 1440 мм |
| Эффективная площадь | Sд = S × 0,6 |
| Инерционность | не более 90 с |
| Снеговая нагрузка при открытии | до 2,5 кН/м² с одним приводом, до 5 кН/м² с двумя |
| Ветер при открытии | до 15 м/с |
| Кровля | плоская или с уклоном до 15° |
| Климатическое исполнение | У1 по ГОСТ 15150-69 |
| Привод | электромеханический, вынесен за корпус люка |
| Управление | от пожарной автоматики, дистанционное и ручное |
| Гарантия | 12 месяцев со дня поставки |
| Срок службы | 10 лет |
Патент, испытания, сертификаты
Конструкция сдвижного люка SOLARGY защищена патентом на полезную модель № 243284 «Люк для проветривания и удаления вредных газов со сдвижной крышкой», патентообладатель ООО «Соларжи 18», зарегистрирован 07.05.2026. Люк прошёл огневые испытания по ГОСТ 34720-2021 под снеговой нагрузкой 2,5 кН/м² и ветром 15 м/с: открылся за время меньше нормативных 90 с, сохранил проходное сечение и оставался открытым до конца испытаний.
Сертификаты соответствия и протокол испытаний входят в пакет документов для проекта.
Объекты и рендеры

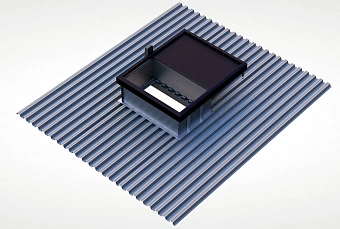

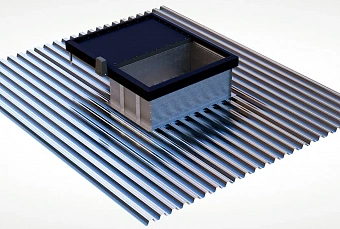

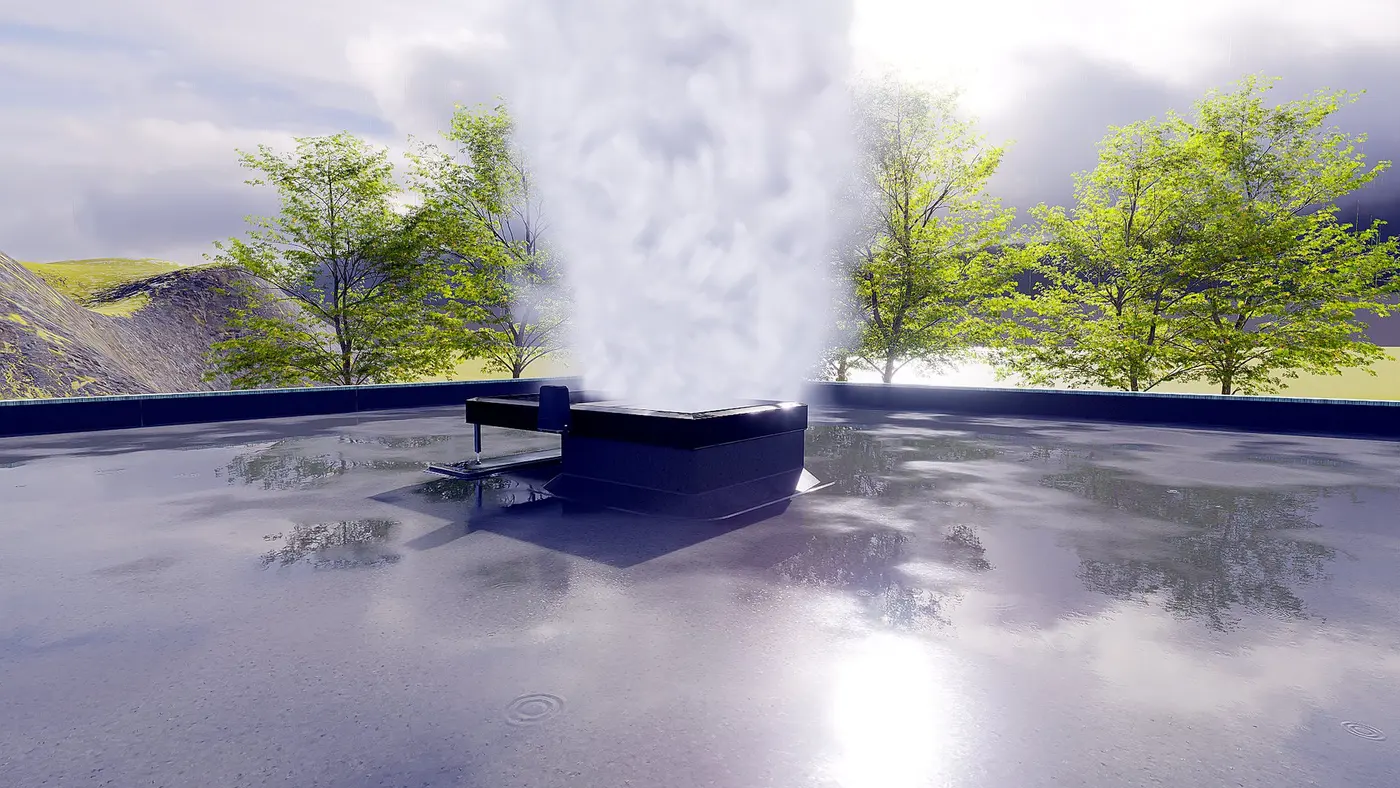

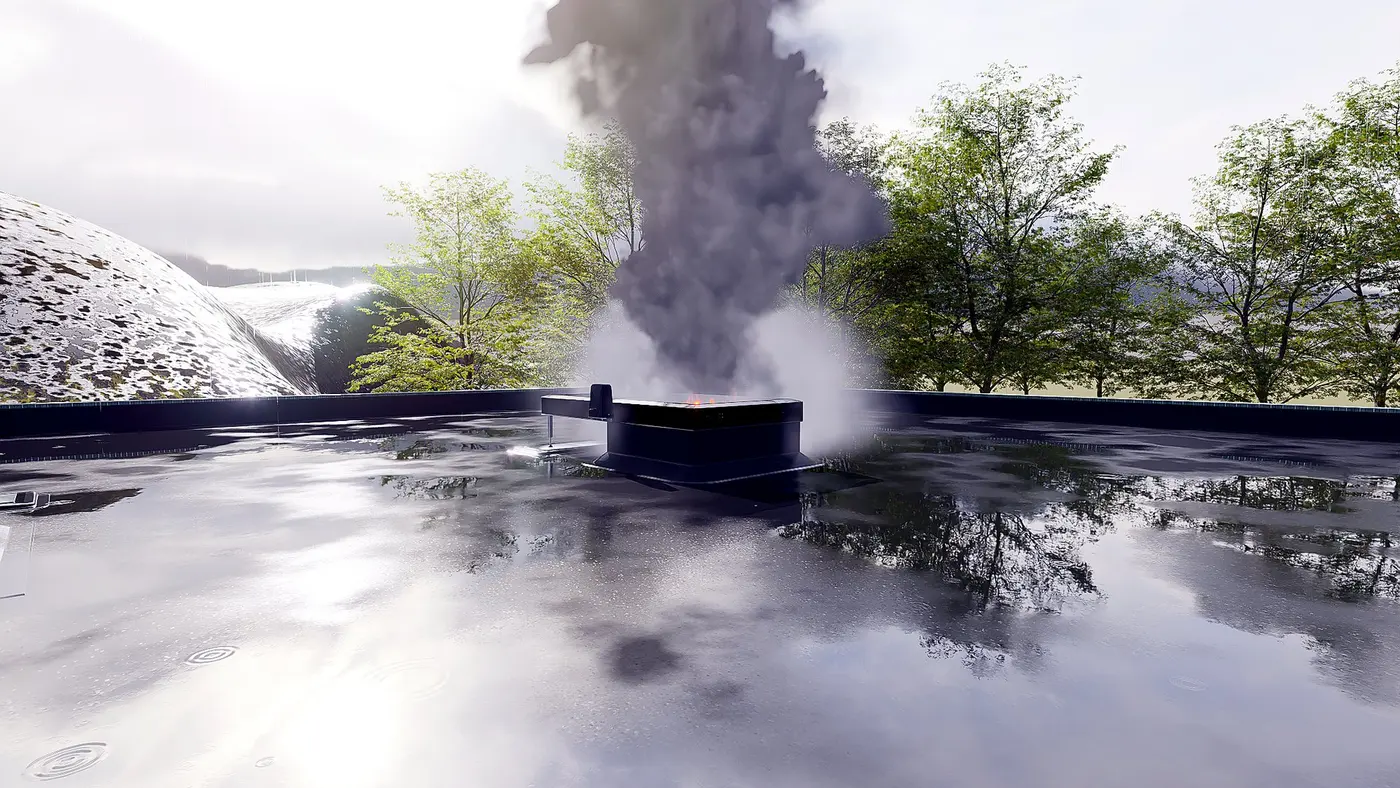

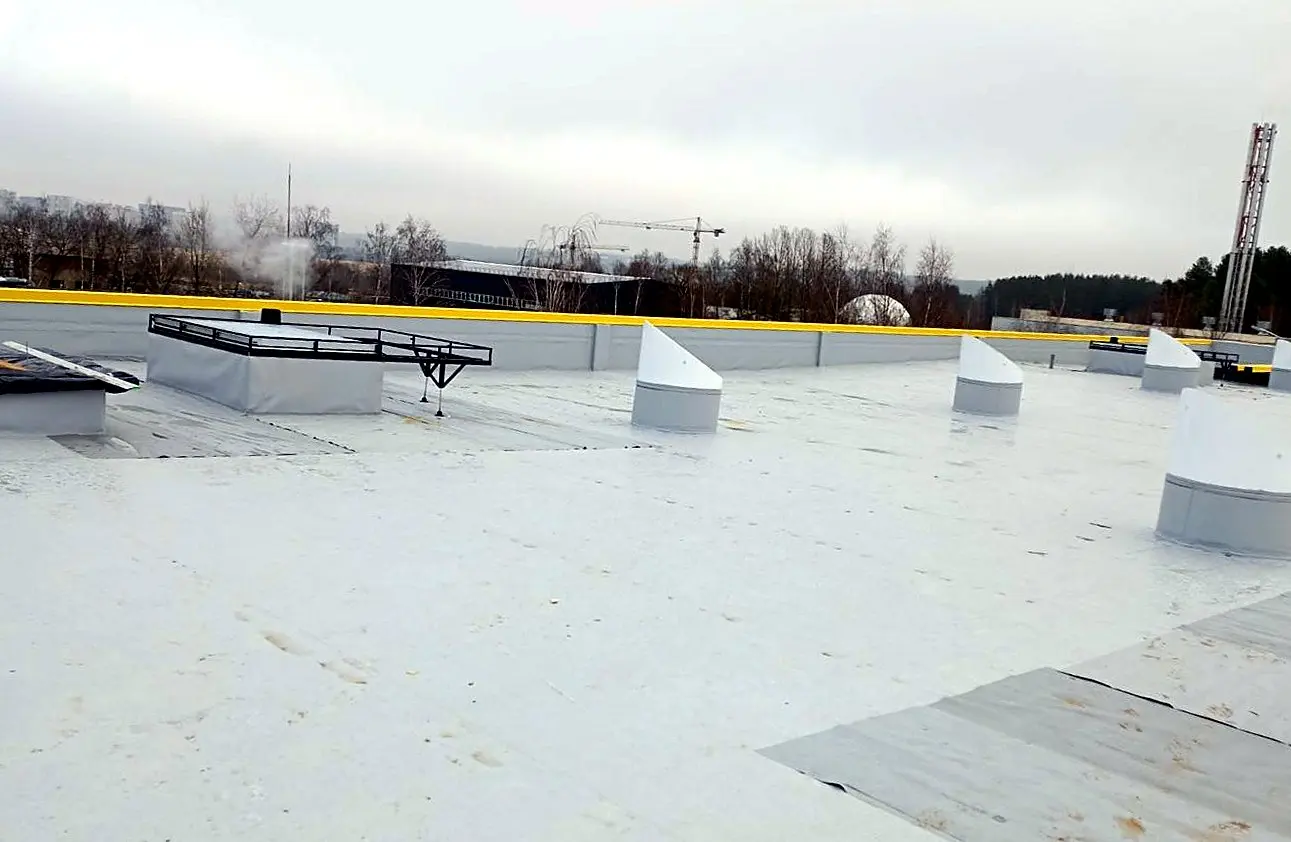

Сдвижные люки ставят на плоские кровли складов, производственных цехов, ангаров, торговых и спортивных зданий.
Каждый люк изготавливаем под заказ, под проём и кровлю объекта.

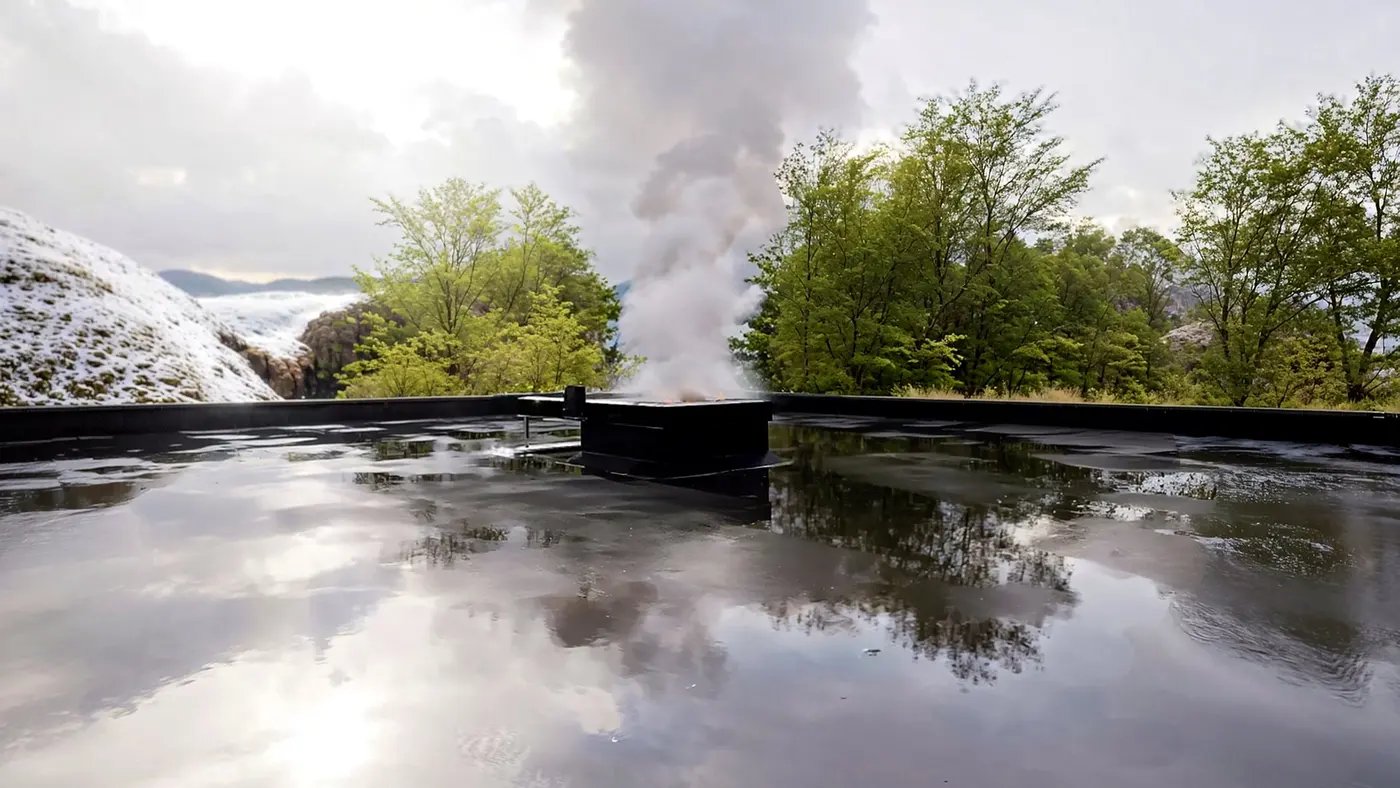

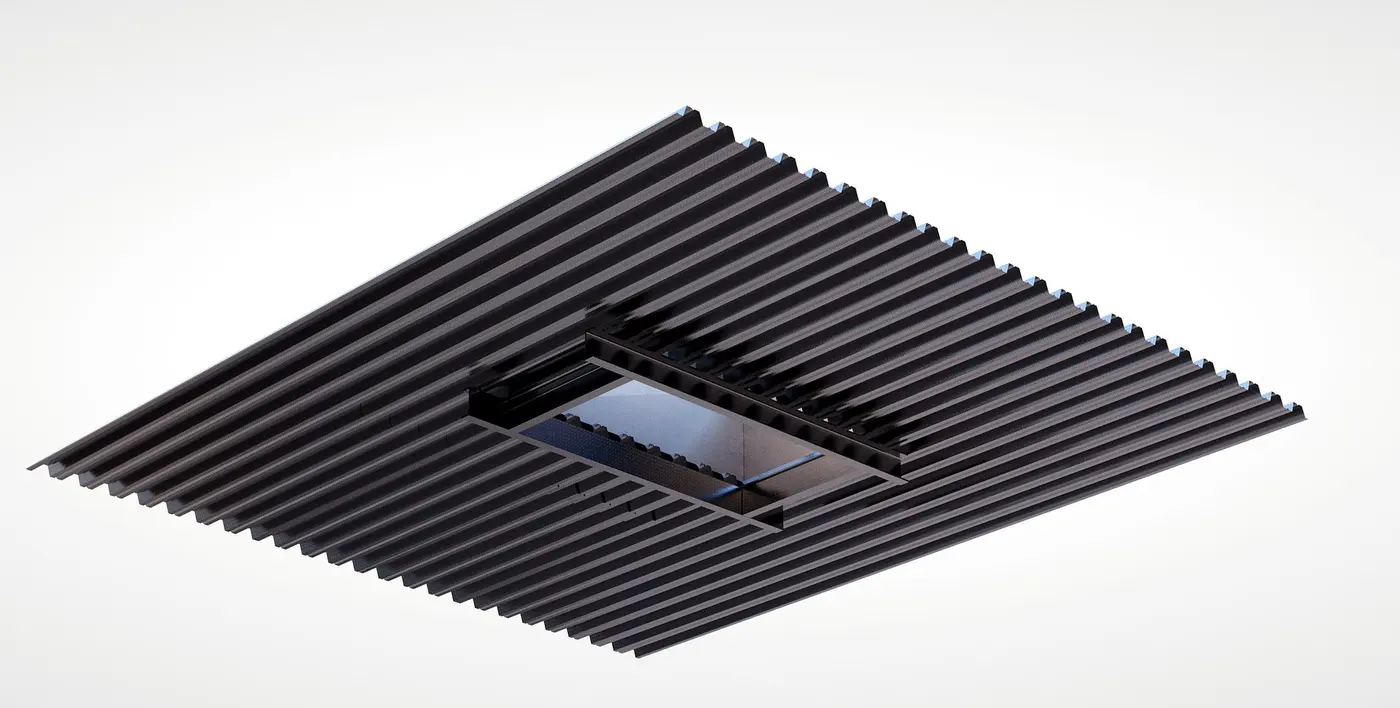

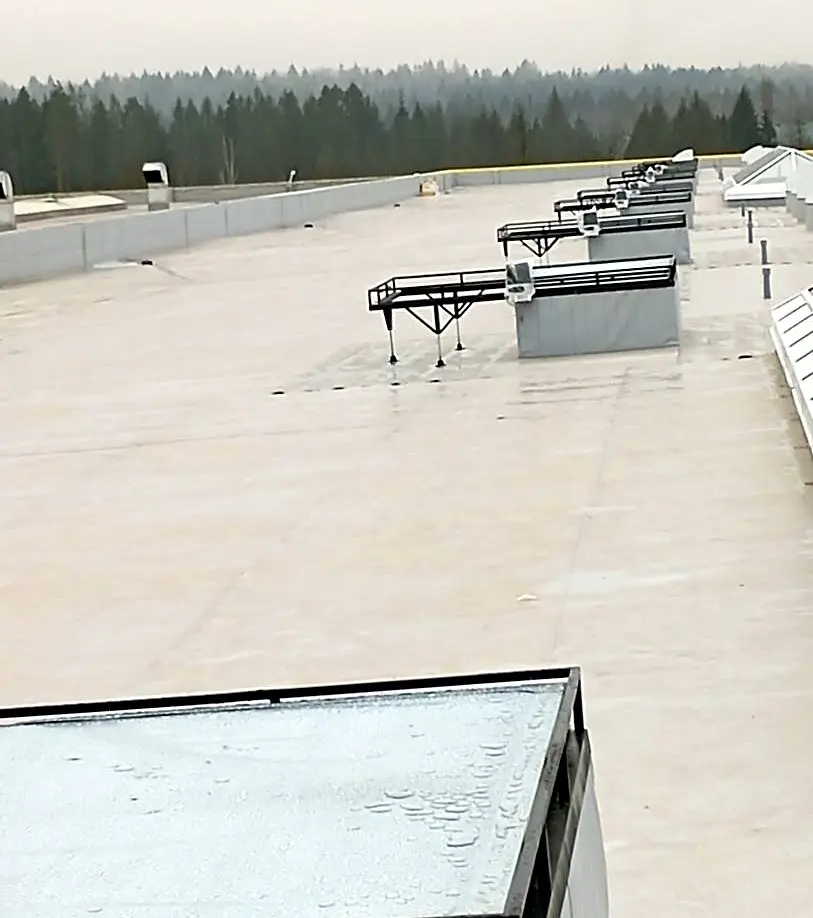

Новость о монтаже: установка сдвижных люков в Звенигороде.
Вопросы проектировщиков
С одним приводом люк открывается при нагрузке на крышку до 2,5 кН/м², с двумя до 5 кН/м². Количество приводов подберём под снеговой район и место люка на кровле.
Кроме проёма, нужна площадка под выносную раму, примерно на ширину проёма. Габарит для своего размера посмотрите в подборе.
Solargy.pro 1 П С A×B×H–Dг, например Solargy.pro 1 П С 1200×1800×600–1440.
Да, с крышкой из сотового поликарбоната. Люк днём пропускает свет, как зенитный фонарь. Иногда выгоднее поставить рядом световоды SOLARGY или зенитные фонари: подберём решение под объект.
Да, с погодной автоматикой, которая закрывает люк в дождь и сильный ветер.
Документы для проекта
Чертежи в DWG, узлы примыкания к кровле, сертификаты и протокол испытаний. Оставьте почту и название проекта: инженер SOLARGY отправит пакет и поможет с подбором.
