ЗЕНИТНЫЙ ФОНАРЬ SOLARGY®

Name: ЗЕНИТНЫЙ ФОНАРЬ SOLARGY®
Brand: SOLARGY

ДИАМЕТР ЗЕНИТНОГО ФОНАРЯ

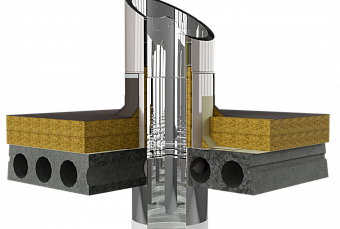

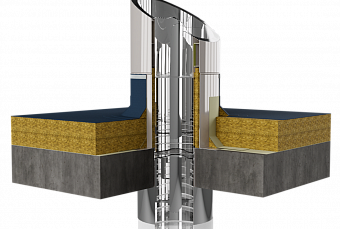

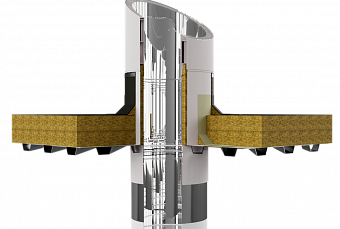

МЕСТО УСТАНОВКИ ЗЕНИТНОГО ФОНАРЯ

Характеристики: 750 мм

Коэффициент светопропускания купола	0,92
Коэффициент светопропускания рассеивателя	0,93
Угол рассеивания, градусы	150-170
Коэффициент полного отражения	98%
Коэффициент спектрального отражения	99,8%
Освещаемая площадь, ориентировочно	До 60 м2
Площадь поперечного сечения светопроводящего канала	0,44 м2
Диаметр фонаря	0,75 м
Длина зеркального тубуса базовой комплектации	0,8 м
Максимальная длина шахты	13 м

Посмотреть другие модели

Зенитный фонарь SOLARGY: дневной свет там, где нет окон

Зенитный фонарь SOLARGY — кровельная система естественного освещения: купол собирает свет, зеркальная шахта проводит его в помещение, рассеиватель распределяет по площади. По СП 52.13330.2016 такая конструкция определяется как зенитный фонарь, шахтный фонарь или световод — в зависимости от длины шахты и технических характеристик.

Что даёт зенитный фонарь SOLARGY:
дневной свет на верхних этажах и в помещениях без окон;
работу во взрыво- и пожароопасных зонах — в шахте нет электричества;
эксплуатацию в помещениях с повышенной влажностью;
рассеянный свет, который не искажает цвета и не приводит к выгоранию предметов;
встроенный термобарьер — меньше теплопотерь зимой;
установку на плоскую и на скатную кровлю, диаметр шахты 750 и 900 мм.

Производство — собственное, в Ижевске. Конструкция защищена патентами, продукция имеет сертификат пожарной безопасности.

Зенитный фонарь SOLARGY® — российская разработка и производство систем естественного освещения в Ижевске. Устройство ставится на кровлю с уклоном от 0° до 15° (с адаптацией — и на больший уклон) и в зависимости от размеров работает как зенитный фонарь, шахтный фонарь или световод.

Мы делаем зенитный фонарь другой конструкции: вместо большого светопрозрачного проёма — компактный купол, зеркальная светопроводная шахта и рассеиватель. Света в помещении столько же и больше, а нагрузка на кровлю, теплопотери и теплопритоки — в разы ниже.

Замена традиционных зенитных фонарей

Там, где ленточный фонарь не нужен, он забирает тепло и нагружает кровлю

17× меньше площадь проёма в кровле

59× меньше теплоприток летом

52× меньше теплопотери зимой

Сравнение выполнено расчётом в DIALux для одного и того же помещения при равной освещённости. Методика и цифры — в статье «Световод или зенитный фонарь: сравнение по расчёту».

Цифры и опыт

4093Смонтировано систем
247850Освещено м2
687Проведено экспертиз
1429Реализовано проектов

Собственное производство полного цикла: лазерный раскрой, лазерная сварка, сборка и испытания — в Ижевске.

Зенитный фонарь SOLARGY на кровле производственного здания — Производство кофе «Тейсти», Ижевск

Современный зенитный фонарь SOLARGY

Зенитный фонарь SOLARGY — высокотехнологичное устройство для установки на кровли с уклоном от 0° до 15°, с возможностью адаптации под больший уклон. Он состоит из светопрозрачного заполнения на теплоизолированном основании. В зависимости от размеров и характеристик устройство работает как зенитный фонарь, шахтный фонарь или световод — и подходит для общественных, производственных и жилых помещений.

Производство основано на запатентованных технологиях и научных расчётах: собственные КЕО-расчёты, испытания и техническая документация для проектировщика и монтажника.

Почему выбирают зенитный фонарь SOLARGY

Экономия при строительстве — до 80 %

Уже на этапе строительства заказчик может получить до 80 % экономии, используя зенитные фонари SOLARGY. Мы рассчитываем коэффициент естественной освещённости (КЕО) и предлагаем полное техническое решение для замены старых зенитных фонарей на наши.

Экономия достигается не за счёт оборудования, а благодаря упрощению монтажа: усиливать конструкцию кровли не требуется, общие затраты на строительство снижаются.

Практичность и долговечность

Конструкция разработана с учётом удобства установки и эксплуатации. Фонарь интегрируется в любой проект строительства или реконструкции кровли и работает без обслуживания.

Замена старого фонаря на зенитный фонарь «Соларжи» — простая задача, а срок службы значительно больше, чем у обычного фонаря: не менее 20 лет.

Энергоэффективность и термобарьер

Благодаря встроенному термобарьеру зенитные фонари SOLARGY достигают высокой энергоэффективности. Технология сокращает потребление энергии, снижает расходы на электроэнергию и уменьшает углеродный след здания.

Затраты на освещение сокращаются примерно на 60 %.

Одобрен стандартами РФ

Зенитный фонарь SOLARGY защищён патентами, сертификатами и соответствует техническим условиям (ТУ). Продукция обладает сертификатом пожарной безопасности. Техническая документация разработана под каждый уровень пользователя: проектировщика и монтажника.

Инновации, которые поддерживает государство

В 2024 году компания SOLARGY получила грант на развитие инновационных устройств естественного освещения — мансардных фонарей, зенитных фонарей и световодов. Устройства универсальны, эффективны и монтируются на любой стадии строительства. Разработки подкреплены научной базой, патентами и публикациями.

Сравнение с обычными зенитными фонарями

Параметр	Обычный зенитный фонарь	Зенитный фонарь SOLARGY
Скорость монтажа	Медленно	Быстрая установка и лёгкость монтажа
Качество производства	Среднее	Надёжные материалы и точность изготовления
Теплопотери	Высокие	Встроенный термобарьер снижает теплопотери
Светопроводная шахта	Обычная шахта	Зеркальная, высокая отражательная способность
Протяжённость	Ограниченная	До 30 м

Применение, технология и комплектация

Где применяются зенитные фонари

Зенитные фонари решают задачи проектирования, строительства и эксплуатации зданий. Их устанавливают:

в складских и производственных помещениях
на дачах и в частных домах
в административных и государственных учреждениях
в общественных зданиях
в сельскохозяйственных постройках и агрокомплексах

Предприятиям выгодно устанавливать их в:

помещениях с высокими требованиями к естественному освещению — производственные цеха, аудитории, учебные классы
изолированных помещениях без окон: комнаты в центре здания, подвалы, коридоры
помещениях, где требуется точная оценка цвета: покрасочные боксы, салоны красоты, выставочные залы
эвакуационных проходах
помещениях, где оконные проёмы невозможны по дизайнерским или техническим причинам
помещениях, где нужно равномерное распределение дневного света
помещениях с круглосуточным режимом эксплуатации

Системы обеспечивают:

безопасное для здоровья освещение глухих помещений и верхних этажей
качественное освещение взрыво- и пожароопасных помещений
безопасное освещение помещений с повышенной влажностью
рассеянное освещение, не вызывающее выгорания предметов и искажения цветов
безопасность для детей
подсветку подсобных помещений — санузлов, кладовых, гаражей

Технология освещения

Конструкция состоит из принимающего свет купола, светопроводной шахты, передающей свет в помещение, и рассеивателя. Система проводит солнечные лучи видимого спектра, при этом в помещение не проникает ультрафиолетовое и инфракрасное излучение. Зимой устройства не пропускают холод.

Зенитные фонари помогают экономить электроэнергию: затраты сокращаются примерно на 60 %. Правильно установленный фонарь служит не менее 20 лет.

Почему естественное освещение важнее искусственного

Естественный свет положительно влияет на здоровье человека и в первую очередь полезен для зрения: полный спектр помогает воспринимать цвет точнее. Свет от зенитного фонаря повышает настроение и заряжает бодростью, создаёт комфортную обстановку для работы и учёбы.

Исследования показывают, что естественное освещение помогает нормализовать работу нервной системы, восстановить сон и повысить работоспособность.

Дополнительные комплекты

Светорегуляторы — настройка уровня освещённости в зависимости от времени суток и погодных условий
Термобарьерные системы — дополнительная защита от теплопотерь
Системы искусственного освещения — полноценное освещение в любое время суток

Где уже светит SOLARGY

Зенитные фонари на производстве — Производства

Зенитные фонари в детском саду — Детские сады

Зенитные фонари в библиотеке — Библиотеки

Выполненные объекты

Зенитные фонари в кофейне «Кофемания», Москва — Кофемания. Москва

Зенитные фонари в частном офисе, Москва — Офис. Москва

Зенитные фонари в школе, Екатеринбург — Школа. Екатеринбург

Больше реализованных объектов — в разделе «Проекты».

Виды зенитных фонарей и их функциональные особенности

Зенитные фонари в социальном учреждении — Социальные учреждения

Зенитные фонари в агропромышленном комплексе — Агропромышленный комплекс

Собственное производство в Ижевске

Подготовка к раскрою деталей зенитного фонаря — Подготовка к раскрою

Лазерная сварка корпуса зенитного фонаря — Лазерная сварка

Лазерная резка деталей зенитного фонаря — Лазерная резка

Мы сочетаем передовые разработки с надёжными материалами, чтобы обеспечить долговечность и эффективность наших продуктов.

Читайте по теме

СтатьяСветовод или зенитный фонарь: сравнение по расчётуРасчёт в DIALux: при равной освещённости площадь проёма в 17 раз меньше, теплоприток — в 59 раз.СтатьяТеплотехническое сравнение световодов и зенитного фонаряМатематическое моделирование тепломассообмена в крышном узле систем солнечного естественного освещения.СтатьяЧто выбрать: зенитный фонарь или систему естественного освещенияРазбираем, в каких задачах ленточный фонарь оправдан, а где выгоднее шахтная система.СтатьяСоветы по уходу за зенитными фонарямиЧто делать (и чего не делать) при обслуживании кровельных световых устройств.

Купить зенитный фонарь SOLARGY

Готовые комплекты — в нашем интернет-магазине. Проект и расчёт КЕО под объект — по запросу.

Перейти в SOLARGY.SHOP

Частые вопросы

Проектировщику

Какую площадь освещает один зенитный фонарь SOLARGY?

Ориентировочно: модель диаметром 750 мм — до 60 м², модель 900 мм — до 90 м². Это справочные значения: условия, при которых они определены, для разных типоразмеров отличаются, поэтому напрямую между собой они не сравниваются. Точную площадь и количество фонарей считаем расчётом КЕО под вашу планировку.

На какую кровлю можно установить зенитный фонарь?

На плоскую и на скатную. Узел примыкания подбирается под тип кровли и её уклон.

Какая максимальная длина светопроводящего канала?

До 13 м для диаметра 750 мм и до 17 м для 900 мм. Длина зеркального тубуса базовой комплектации — 0,8 м, дальше канал набирается секциями.

Какие оптические характеристики у системы?

Коэффициент светопропускания купола — 0,92, рассеивателя — 0,93. Коэффициент полного отражения — 98 %, спектрального отражения — 99,8 %. Угол рассеивания — 150–170°.

Как система классифицируется по нормам?

По СП 52.13330.2016 в зависимости от технических характеристик система определяется как зенитный фонарь, шахтный фонарь или световод. Формулировку подбираем под конкретный проект.

Выполняете ли расчёт КЕО для экспертизы?

Да. В зависимости от задачи делаем расчёт КЕО по СП 52.13330 или полный проект системы естественного освещения.

Свет ложится равномерно или будет яркое пятно?

Рассеиватель раскрывает поток на 150–170°, поэтому свет распределяется по потолку и стенам, а не бьёт узким лучом в пол. По ощущению это дневной свет, а не прожектор.

Для объекта

Можно ли ставить фонарь в пожаро- и взрывоопасных зонах?

Да. Система не требует электропитания в зоне освещения, поэтому применяется в пожаро- и взрывоопасных помещениях, а также в помещениях с повышенной влажностью.

Нужно ли электричество для работы фонаря?

Нет. В светлое время суток система работает только на солнечном свете — без проводки и без энергопотребления.

Сколько стоит зенитный фонарь SOLARGY?

Стоимость по запросу: она зависит от диаметра, длины светопроводящего канала и типа кровли. Оставьте заявку — рассчитаем под ваш объект.

Монтаж, гарантия и обслуживание

Не будет ли протекать кровля?

Нет, если узел примыкания выполнен под конкретный тип кровли. На плоской кровле световод ставится на встроенный опорный стакан высотой не менее 200 мм, который крепится к кровле; гидроизоляционный ковёр заводится на стакан и обжимается фартуком. На скатной кровле используется оклад под профиль покрытия: металлочерепицу, гибкую черепицу, фальц. Комплект примыкания входит в поставку и подбирается под вашу кровлю.

Образуется ли конденсат внутри трубы?

Нет. Купол и рассеиватель образуют герметичный замкнутый объём, а узел прохода утеплён по контуру. Конденсат возможен только при нарушении герметичности во время монтажа.

Не будет ли уходить тепло зимой?

Нет. В конструкции предусмотрен встроенный термобарьер (терморазрыв) — он прерывает мостик холода между наружной и внутренней частью системы.

Выдержит ли купол снеговую нагрузку?

Да. Купол рассчитан на снеговую и ветровую нагрузку по СП 20.13330 для района строительства.

Можно ли смонтировать систему самостоятельно?

Да. Комплект поставляется с инструкцией и готовым узлом примыкания. На промышленных объектах монтаж обычно выполняет наша бригада или подрядчик заказчика под нашим шеф-надзором.

Какая гарантия на систему?

10 лет на зеркальную поверхность световода и 2 года на пластиковые элементы — купол и рассеиватель.

Сколько занимает изготовление?

Срок зависит от диаметра и сложности проекта — называем его при расчёте заказа.

Нужно ли обслуживать и чистить купол?

Купол самоочищается дождём. Мы рекомендуем осматривать его раз в год вместе с плановым обслуживанием кровли.
