Световые туннели в мире и России: почему у Solargy свой инженерный путь

Естественный свет как инженерная задача Естественное освещение промышленных и коммерческих зданий давно вышло за рамки окон и светопрозрачной кровли. Сегодня дневной свет доставляют в производственные цеха, складские комплексы, торговые залы, спортивные сооружения, подземные паркинги, коридоры и помещения, расположенные в глубине здания. Для этого применяют световые туннели, трубчатые световоды, солнечные трубы, световые шахты, зенитные фонари и активные оптоволоконные системы. На первый взгляд конструкция у всех похожа: свет принимается на кровле, проходит по каналу и выходит через рассеиватель в потолке. Но реальная эффективность определяется не общей схемой. Она зависит от того, как система собирает свет при разных положениях солнца, сколько люмен теряет на каждом отражении, как ведёт себя при минусовых температурах и насколько грамотно встроена в кровельный пирог. Для российских условий световой туннель — это не просто оптическая труба. Это одновременно светотехническая система, теплотехнический узел и элемент кровельной конструкции. И именно на стыке этих трёх задач возникает большинство проблем при эксплуатации импортных решений.

Какие технологии доставки дневного света существуют

Зенитные фонари и светопрозрачная кровля. Зенитный фонарь пропускает свет непосредственно через кровлю. Это сильное решение для больших залов, атриумов, верхних этажей общественных зданий. Оно даёт широкий световой проём, а отдельные модели совмещают освещение с вентиляцией или дымоудалением. Но крупная площадь проёма резко повышает требования к теплотехнике и герметичности. Доставить свет на нижние уровни или обойти несущие конструкции через зенитный фонарь практически невозможно.

Световые шахты и колодцы. Световая шахта формирует прямой или отражающий канал от кровли к помещению. Она может стать частью архитектурного замысла и обеспечить визуально сильный эффект. Но по мере увеличения глубины потери света растут нелинейно. Геометрия и внутренняя поверхность шахты требуют расчёта, а не формального назначения.

Трубчатые световоды и световые туннели. Трубчатая система естественного освещения состоит из светоприёмника, высокоотражающего канала и потолочного диффузора. Компактное отверстие в кровле, возможность обходить препятствия и адресно распределять свет сделали эту технологию самой массовой. Именно к ней относятся продукты Solatube, VELUX Sun Tunnel, Monodraught Sunpipe, Solarspot, Lightway, FAKRO и ряда других брендов.

Активные и гибридные системы. Здесь используются солнечные трекеры, концентраторы, линзы и оптоволокно. Они способны передавать свет по сложному маршруту и точно направлять его в нужную зону. Но движущиеся элементы, автоматика и стоимость обслуживания ограничивают массовое применение. Отдельная группа — солнечные LED-решения, имитирующие окно или туннель. Они удобны там, где невозможно пробить кровлю, но передают электрический свет, а не естественный световой поток.

Мировые производители: кто и что делает

Рынок систем естественного освещения значительно шире нескольких известных марок. Одни компании производят классические трубчатые световоды, другие специализируются на зенитных фонарях, активном солнечном освещении или гибридных системах.

Solatube International (США). Во многом сформировал современный рынок трубчатых систем. Сильные стороны — развитая оптика светоприёмника, высокоотражающий канал, модульность и широкая линейка для жилых и коммерческих помещений. Это важный мировой ориентир для серийных решений.

VELUX Sun Tunnel (Дания). Сделал световой туннель понятной частью кровельной системы. Жёсткие и гибкие каналы удобны в частном домостроении, готовые узлы хорошо сочетаются с типовыми скатными и плоскими кровлями.

Monodraught Sunpipe (Великобритания). Развивает пассивные системы для школ, офисов и общественных зданий. Делает акцент на простоте монтажа и долговечности без движущихся элементов.

Solarspot (Италия). Уделяет внимание работе не только с прямым, но и с рассеянным светом. Это важно для регионов с высокой облачностью.

Lightway (Чехия). Делает ставку на стойкий высокоотражающий канал с серебряным покрытием. Позиционирует продукт как решение с длительным сроком службы без деградации отражения.

FAKRO Light Tunnel (Польша). Предлагает практичные туннели в составе знакомой строителям кровельной линейки. Удобно, когда кровля и световод закупаются у одного поставщика.

Parans Solar Lighting (Швеция). Активный сбор солнца и передача по оптоволокну. Решение для сложных маршрутов, но с высокой стоимостью и требованиями к обслуживанию.

LAMILUX (Германия). Световые колодцы, фонари и системы для плоских кровель. Сильны в коммерческом и промышленном сегменте.

Kingspan Light + Air (международный рынок). Комплексные решения естественного освещения, включая направление Solatube для коммерческих объектов.

ECHY (Франция). Гибридное естественное и светодиодное освещение. Система автоматически переключается между дневным светом и LED в зависимости от погоды.

SolarBright MaxLight, Skydome/Skytube (Австралия). Трубчатые световоды для жилого рынка южного полушария. Интересны с точки зрения оптики, но рассчитаны на высокое солнце.

Natural Light Energy Systems, Sun-Tek, Sun-Dome (США). Жилые и коммерческие трубчатые системы, зенитные фонари. Ориентированы на североамериканский рынок с его климатическими особенностями.

Intura SunTube (Нидерланды/Великобритания). Теплотехнически усиленные трубчатые системы. Одна из немногих европейских компаний, которая учитывает холодный климат.

SOLARGY (Россия). Световоды, шахты, колодцы и инженерные системы, спроектированные для российского климата и российских зданий.

Этот перечень не является рейтингом. Продуктовые линейки и география поставок меняются. Но он даёт представление о том, насколько разным может быть подход к одной и той же задаче.

Что хорошо получилось у мировых лидеров

Каждый из перечисленных производителей решил свою задачу. Solatube выстроил модульную систему, которую можно подобрать из каталога под типовой частный дом. VELUX интегрировал туннель в кровельный пирог так, чтобы монтажник не думал о совместимости. Monodraught сделал ставку на надёжность и простоту для общественных зданий. Lightway добился стойкого отражения без деградации за годы эксплуатации.

Эти компании заслуженно занимают своё место. Но успех технологии в одной климатической зоне не означает, что тот же комплект без изменений будет работать в другой. Световой туннель проектируется для конкретного солнца, конкретной кровли и конкретного режима эксплуатации. И вот тут начинаются расхождения.

Почему российские условия меняют конструкцию

Вот почему это важно понять до выбора системы.

Во многих европейских и американских жилых системах основной сценарий — короткий путь от скатной кровли до потолка частного дома. Высота два-три метра, трасса полтора-два метра, зима мягкая, солнце летом высоко.

В России значительная часть спроса связана с другими условиями. Плоские промышленные кровли. Высоты шесть, восемь, десять метров. Холодные чердаки и неотапливаемые зоны. Длинные трассы с поворотами. Необходимость вести монтаж без остановки производственного процесса.

Зимой солнце долго находится низко над горизонтом. В декабре-январе в средней полосе оно поднимается на 10–15 градусов. Светоприёмник, рассчитанный только на высокое солнце, может выглядеть эффектно летом, но терять полезный поток в период, когда дневной свет особенно нужен. Когда в цеху темно и расход на электрическое освещение растёт.

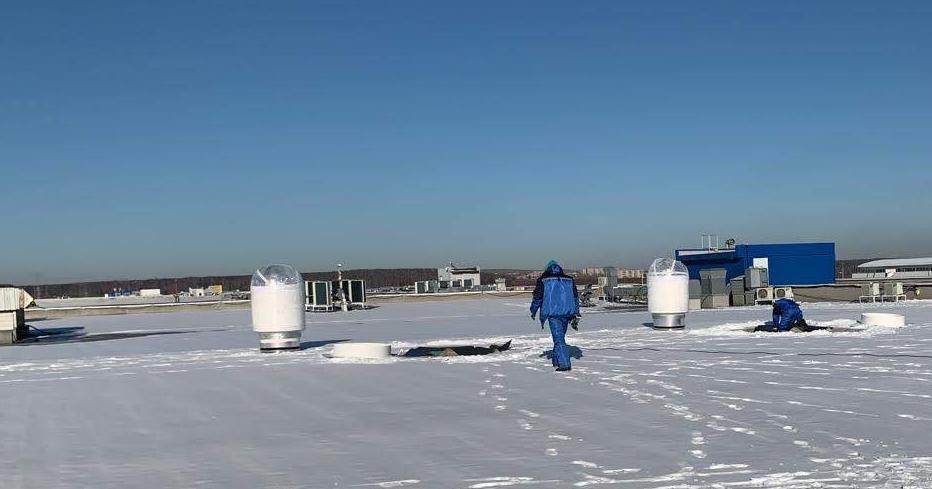

Одновременно кровельный узел сталкивается со снегом, наледью, ветровой нагрузкой и резким температурным перепадом. Если система не образует непрерывный тёплый и герметичный контур, оптические преимущества быстро перекрываются конденсатом, промерзанием и эксплуатационными проблемами. Через один-два сезона.

Инженерный путь Solargy: что заложено в конструкцию

В Solargy не ставили задачу повторить зарубежный световой туннель и заменить на нём логотип. Работа началась с другого вопроса: какой должна быть система естественного освещения, чтобы стабильно работать именно в российских зданиях?

Сбор света при низком солнце. В конструкции светоприёмного узла используется не только вертикальная проекция, но и доступный поток при малой высоте солнца. Геометрия отличается от классического симметричного купола. Задача — принять прямую и рассеянную составляющие и направить их в канал без лишних препятствий. Для российского климата это не дополнительная опция, а базовое условие работоспособности.

Термобарьер и тёплый кровельный узел. Световод проходит через границу наружного и внутреннего климата. Термобарьер, утепление и герметичность рассматриваются как часть изделия, а не как работа, которую можно оставить монтажнику «по месту». Такое решение снижает риск промерзания и выпадения конденсата, помогает сохранять тепло зимой и ограничивать нежелательный теплоприток летом.

Заводская готовность. На действующем предприятии важна не только цена оборудования, но и размер рабочей зоны, время открытого проёма и возможность продолжать технологический процесс. Чем больше элементов нужно собирать, утеплять и герметизировать на кровле, тем выше зависимость результата от погоды и квалификации конкретной бригады. Solargy переносит максимум операций в контролируемые заводские условия. На объект приезжает готовый узел, а не набор деталей.

Длинные трассы и нестандартные объекты. Частный дом можно осветить коротким туннелем. На заводе, складе, спортивном объекте или в подземной части здания задача сложнее: свет нужно провести на значительное расстояние, обойти конструкции и получить требуемое распределение в рабочей зоне. Здесь уже недостаточно выбрать диаметр из каталога. Нужны светотехнический расчёт, проектирование трассы, подбор отражающего канала, узлов крепления и рассеивателей.

Типовой импортный комплект и инженерная система Solargy: в чём разница

Основной сценарий типового импортного жилого туннеля — короткая трасса в частном доме. Инженерная система Solargy рассчитана на жилые, общественные и промышленные объекты с разными условиями.

Климатическая логика импортного комплекта — типовой узел для заданной продуктовой линейки. У Solargy — адаптация к снеговой нагрузке, морозу и перепадам температур, заложенная в конструкцию.

Работа с низким солнцем у импортных систем зависит от конкретной оптики и ориентации купола. В Solargy геометрия светоприёмника рассматривается как ключевой параметр проектирования.

Термобарьер в импортном комплекте может быть элементом поставки или дополнительным узлом, который докупается отдельно. В Solargy он включается в общую теплотехническую концепцию изделия.

Монтаж импортной системы — это сборка модулей и примыканий на объекте. Solargy стремится к максимальной заводской готовности выбранной конфигурации.

Длина и маршрут в серийном продукте определяются каталожными ограничениями. В Solargy трасса проектируется под объект и требуемый результат.

Поддержка у импортного бренда — инструкция и дилерский сервис. Solargy обеспечивает светотехнический расчёт, разработку узлов, проектирование и сопровождение на всех этапах.

Нестандартные задачи в импортной линейке ограничены каталогом и доступными аксессуарами. Solargy предлагает световые шахты, колодцы, боковую подачу света и специальные решения под конкретный проект.

Где Solargy выглядит сильнее

Преимущество Solargy на российском рынке складывается не из одного материала и не из рекламного процента отражения. Оно формируется из сочетания факторов: местная инженерная команда, понимание российских кровель, климатическая адаптация, возможность изготовить нестандартную систему и ответственность за результат от расчёта до монтажа.

Импортный бренд может предложить отличный серийный продукт. Но если для его установки требуется заново проектировать тёплый короб, изменять кровельный узел, искать недоступные комплектующие или адаптировать систему к длинной трассе — заказчик фактически сам становится разработчиком. Solargy закрывает эту задачу внутри одного инженерного контура.

Конкуренция здесь идёт не только изделием. Речь о способе решить задачу естественного освещения в конкретном российском здании — с его климатом, кровлей, конструкциями и режимом работы.

Поэтому системы Solargy востребованы в тяжёлых условиях: на промышленных и складских объектах, в регионах с продолжительной зимой, на плоских кровлях, при больших высотах и там, где обычное окно или зенитный фонарь не доставляет свет в нужную точку. Надёжная работа в таких условиях достигается не одной деталью, а правильным проектом, заводским исполнением и качественным монтажом.

Российский рынок: производитель, поставщик, дилер

На российском рынке представлены и зарубежные бренды, и компании, которые их поставляют, и монтажные организации. Все они могут профессионально выполнять свою часть работы. Но покупателю важно понимать границы ответственности каждого участника.

Производитель отвечает за конструкцию, материалы, характеристики и серийное качество. Проверяйте паспорт, протоколы испытаний, наличие производства и инженерной документации.

Поставщик отвечает за комплектацию, логистику и коммерческую поставку. Уточняйте происхождение товара и гарантийную цепочку.

Дилер продаёт и обслуживает бренд на согласованной территории. Проверяйте полномочия производителя и доступ к комплектующим.

Монтажная организация выполняет установку и обеспечивает качество примыканий на объекте. Смотрите на опыт, регламент работ и ответственность за скрытые работы.

Если эти роли размыты или одна компания выдаёт себя за другую — это повод задать вопросы до подписания договора.

Как сравнивать системы честно

Сравнивать световые туннели только по диаметру, внешнему виду купола или цене комплекта — значит сравнивать разные вещи. Нужно задать одинаковые исходные данные: помещение, климат, длину трассы, количество поворотов, требуемую освещённость в рабочей зоне. После этого оценивать полезный световой поток, теплотехнику, герметичность, монтаж, обслуживание и стоимость владения на горизонте 10–15 лет.

Несколько практических пунктов для проверки:

Паспорт должен относиться именно к предлагаемой модели и изготовителю. Не к аналогу, не к «похожей системе», а к конкретному изделию.

Протокол испытаний должен позволять идентифицировать испытанный образец. Дата, серийный номер, условия теста.

Расчёт выполняется для реальной трассы, а не для идеальной короткой трубы в лабораторных условиях.

Фотографии объектов должны сопровождаться понятным указанием роли компании: производитель, поставщик или монтажник.

Комплектность должна включать все узлы, без которых система не может работать зимой. Не только летнюю конфигурацию.

На рынке встречаются случаи, когда в паспортах и рекламных материалах используются чужие фотографии, схемы, расчёты или результаты испытаний без ясного указания автора. Заказчик вправе потребовать подтверждение происхождения данных и соответствия документов поставляемому изделию. Это нормальная практика, а не недоверие.

Практические сценарии, где Solargy закрывает задачу

Промышленный цех с плоской кровлей и высотой 8 метров. Типовой жилой туннель здесь не работает — трасса слишком длинная, нужен расчёт отражения на каждом метре, крепление к несущим конструкциям и распределение света по рабочей зоне. Solargy проектирует трассу, подбирает диаметр и количество точек, обеспечивает тёплый проход через кровлю.

Складской комплекс с неотапливаемой зоной между кровлей и потолком. Без термобарьера труба станет мостиком холода. Конденсат, наледь, коррозия. В Solargy термобарьер заложен в конструкцию узла.

Спортивный объект с длинным маршрутом и поворотами. Свет нужно провести через два этажа, обойти вентиляционную шахту и выйти в зал. Серийный комплект с двумя коленами не справится. Нужен проект.

Реконструкция действующего предприятия. Монтаж в окно между сменами, без остановки линии. Заводская готовность узла сокращает время открытого проёма до минимума.

Подземный паркинг или подвальное помещение. Окно поставить невозможно, зенитный фонарь не достаёт. Трубчатый световод или световая шахта — единственный способ получить естественный свет.

Мировой опыт и российская инженерная школа

Solatube, VELUX, Monodraught, Solarspot, Lightway, FAKRO и другие производители внесли важный вклад в развитие технологий естественного освещения. Их опыт показывает, насколько разными могут быть световые туннели — от простого жилого комплекта до сложной коммерческой системы.

Solargy использует мировой опыт, но не ограничивается копированием готовой схемы. Системы создаются вокруг российских задач: низкое солнце, холодный климат, снеговая нагрузка, длинные трассы, промышленные кровли, нестандартные помещения.

Это не универсальная коробка из каталога. Это спроектированный маршрут дневного света, рассчитанный на реальное здание и реальные условия эксплуатации. С расчётом, производством, монтажом и ответственностью за результат.

Если задача — получить стабильный естественный свет там, где раньше его не было, без переплаты за электричество и без компромиссов по теплотехнике — это может сработать у вас. Обратитесь за расчётом под ваш объект, и станет понятно, какой световой поток реально получить и что для этого нужно.
