Люки дымоудаления с горизонтальным открытием: новый стандарт качества!

Что такое люк дымоудаления с горизонтальным открытием

По принципу работы такой люк отличается от классической распашной модели.

У обычного кровельного люка створка открывается вверх. При открывании она занимает пространство над кровлей и зависит от того, что происходит вокруг: есть ли снег, лёд, сильный ветер, достаточно ли места для полного открытия.

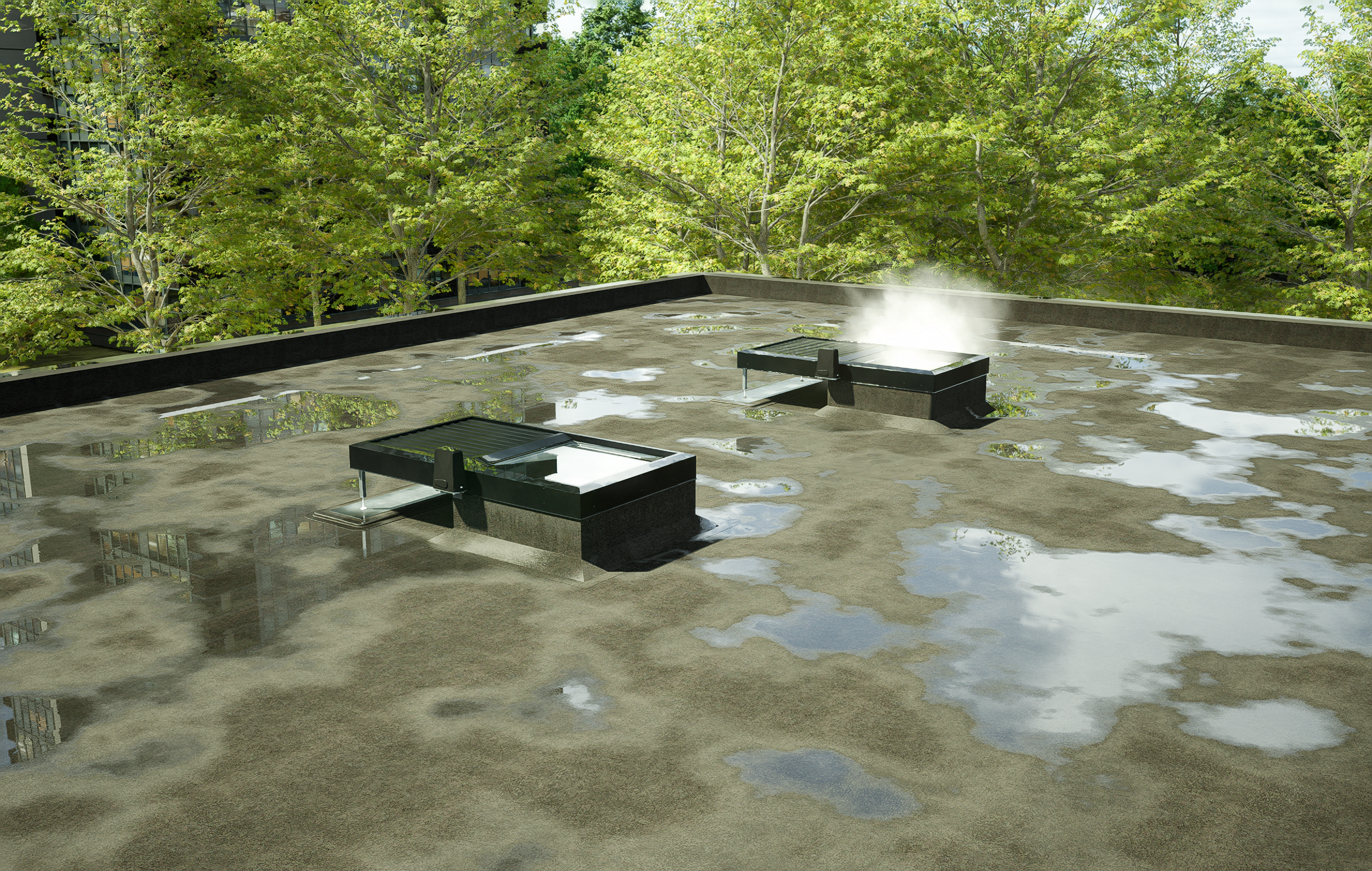

У сдвижного люка крышка движется по горизонтали. Она уходит в сторону, освобождая проём.

Для промышленного здания, склада, производственного цеха или другого объекта с большой площадью кровли это может быть серьёзным преимуществом.

У SOLARGY SLIDER используется телескопическая сдвижная крышка. Производитель указывает установку на плоские и скатные кровли, а на официальном сайте компании эта модель выделена как отдельный тип люка дымоудаления.

Почему распашной люк не всегда удобен

Сама по себе распашная конструкция не является плохой. Она давно используется в системах дымоудаления и хорошо знакома проектировщикам.

Но у неё есть особенность: при открытии створка должна двигаться вверх.

А теперь представим обычную российскую зиму.

На крыше лежит снег. Поверхность промёрзла. На крышке образовалась ледяная корка. При попытке открыть створку ей нужно сначала преодолеть сопротивление снега и льда, а затем выйти вверх.

Для такого сценария сдвижная конструкция выглядит интереснее.

Крышка SLIDER движется в сторону, поэтому снег и лёд не должны становиться таким же препятствием для движения, как у распашного люка. SOLARGY SLIDER  специально спроектирован для работы под снежным покровом и ледяной коркой.

Это особенно актуально для объектов в регионах России, где зимой кровля может длительное время находиться под снегом.

Главное отличие — движение крышки

Если объяснить совсем просто:

Распашной люк:

• створка поднимается вверх;
• для открытия требуется свободное пространство над люком;
• при снегопаде и обледенении открывание может потребовать дополнительных условий;
• открытая створка находится в зоне воздействия ветра.

Сдвижной люк SLIDER:

• крышка уходит в сторону;
• над люком не требуется такой запас пространства для движения створки;
• снег и лёд не должны подниматься вместе с крышкой;
• конструкция меньше зависит от направления движения ветра при открывании.

Это и есть основная идея горизонтального открытия.

Не усложнять механизм, а изменить саму траекторию движения крышки.

Что происходит при пожаре

При пожаре в помещении быстро повышается температура. Горячий дым поднимается в верхнюю часть здания и скапливается под кровлей.

Задача системы естественного дымоудаления — вывести дым и горячие газы наружу через специальные проёмы.

Дымовые люки относятся к элементам таких систем. Их задача — открыть проём в кровле и обеспечить выход продуктов горения наружу.

Поэтому для дымового люка важны не только размер и внешний вид.

Нужно смотреть на способ открытия, привод, конструкцию основания, проходное сечение и то, как изделие будет работать именно на конкретной кровле.

Скорость открытия тоже имеет значение

Для SLIDER  скорость движения крышки до 12 м/мин. Люк шириной 1,2 м, который может открываться примерно за 6 секунд.

Это важный показатель для системы дымоудаления.

Но здесь есть один момент.

Нельзя оценивать эффективность люка только по скорости движения крышки. На работу системы влияют размер проёма, площадь проходного сечения, высота основания, расположение люков и другие параметры проекта.

Поэтому правильный подход — сначала определить требования объекта, а уже потом выбирать конструкцию.

Люк дымоудаления Solargy: что можно получить в одной конструкции

Линейка дымовых люков Solargy рассчитана на промышленные, складские и общественные объекты.

Конструкция может выполнять несколько функций: использоваться для верхнего естественного освещения, естественной вентиляции, противодымной вентиляции, а в соответствующей комплектации — как выход на кровлю. Предусмотрена установка на плоские кровли и кровли с уклоном до 15°.

Это удобно, когда от одного кровельного элемента требуется сразу несколько задач.

Например, в дневное время светопропускающая крышка может обеспечивать естественное освещение помещения. При необходимости устройство может работать в составе системы вентиляции. А в проекте противодымной вентиляции люк используется по своему основному назначению.

На официальном сайте Solargy SLIDER также представлен как отдельный продукт — люк дымоудаления с телескопической съезжающей крышкой.

Какие размеры доступны

Для конструкции Solargy предусмотрены разные варианты исполнения.

Для сдвижного исполнения — от 600 × 600 до 1400 × 2600 мм.

Размерный шаг составляет 200 мм.

Это позволяет подбирать люк под конкретные размеры проёма, а не пытаться подстроить проект под одну стандартную модель.

Из чего сделан люк

Основание конструкции выполняется из оцинкованной стали толщиной не менее 1,2 мм.

Крышка может быть светопрозрачной или непрозрачной.

Для светопрозрачного исполнения предусмотрено заполнение стеклопакетом или поликарбонатом. Непрозрачная крышка может утепляться минераловатной плитой.

Конструкция крышки выполнена по типу сэндвич-панели толщиной не менее 50 мм. Предусмотрена порошковая окраска в цвет по системе RAL.

То есть люк можно подобрать не только по техническим параметрам, но и по внешнему виду кровли.

Для современного промышленного здания это тоже важно. Кровельные элементы не должны выглядеть случайными деталями, особенно если они хорошо видны с земли.

Где сдвижной люк особенно полезен

Горизонтальное открытие имеет смысл рассматривать там, где на кровле есть ограничения по свободному пространству или где важна работа механизма зимой.

Например:

Производственные здания.

Большая площадь помещений требует эффективного удаления дыма при пожаре. При этом на кровле могут находиться инженерные конструкции, вентиляционное оборудование и другие элементы.

Складские комплексы.

На больших складах особенно важна работа системы дымоудаления и правильное расположение кровельных элементов.

Логистические центры.

Здесь часто используются большие пролёты и значительные площади кровли. Поэтому к системам верхнего дымоудаления предъявляются серьёзные требования.

Общественные здания.

Люки могут совмещать функции дымоудаления, вентиляции и естественного освещения в зависимости от проекта и комплектации.

А что насчёт снега?

Для России это один из самых важных вопросов.

Обычная распашная крышка при открывании должна подняться вверх. Если на ней лежит снег или образовалась ледяная корка, это может мешать движению створки.

У сдвижного SLIDER другой принцип.

Крышка движется горизонтально. В материалах производителя отмечается, что конструкция способна проходить через снежный слой и ледяную корку за счёт движения крышки в сторону.

Это не означает, что любую кровлю можно вообще перестать обслуживать зимой.

Но сама геометрия движения решает одну из проблем, которая возникает у распашных конструкций.

Именно поэтому сдвижные люки дымоудаления особенно интересны для российских условий эксплуатации.

Двигатель вынесен за пределы корпуса

Ещё одна особенность конструкции Solargy .pro — двигатель вынесен за пределы корпуса люка.

Само устройство состоит из несущего основания, опорного каркаса со сдвигающейся или распахивающейся крышкой, защитного короба и двигателя.

Для SLIDER исполнительные механизмы также размещаются снаружи люка. По данным производителя, такое решение позволяет защитить механизм от влаги и воздействия горячего дыма при пожаре.

Для оборудования, которое должно работать в аварийной ситуации, расположение привода — далеко не мелочь.

Можно ли использовать люк для проветривания?

Да, но здесь есть важное условие.

ЛДУ Solargy может использоваться для естественной вентиляции и проветривания. При этом в эксплуатационной документации отдельно указано, что для вентиляции люки с электрическим приводом нельзя использовать без погодной автоматики.

Это логично.

Если люк используется в обычном режиме, автоматика должна учитывать погодные условия. Иначе дождь, снег или сильный ветер могут создать проблемы для помещения и оборудования.

Поэтому систему управления лучше сразу закладывать в проект.

Свет, вентиляция и дымоудаление в одном решении

У Solargy есть ещё одна особенность.

Крышка может быть светопрозрачной.

Это позволяет использовать люк как верхний источник естественного света. Для заполнения предусмотрены поликарбонат или стеклопакет.

Получается интересная комбинация: днём конструкция может пропускать естественный свет, в штатном режиме использоваться для вентиляции при наличии погодной автоматики, а в составе соответствующей системы — выполнять функцию противодымной вентиляции.

Для больших производственных и складских помещений такой подход может быть удобнее, чем установка большого количества отдельных кровельных элементов.

Что выбрать: распашной или сдвижной люк?

Здесь нет ответа «один вариант подходит всем».

Распашные люки остаются рабочим решением. Они проще знакомы проектировщикам и давно применяются на различных объектах.

Но если на первом месте стоит работа в зимних условиях, ограниченное пространство над кровлей или требуется другая траектория открытия, стоит рассмотреть сдвижную конструкцию.

Соларжи  производит инновационный сдвижной люк дымоудаления.

Нужно посмотреть на проект и понять, какой механизм действительно подходит.

И ещё один важный момент.

Если люк используется именно как элемент противодымной вентиляции, нужно учитывать требования к обязательной сертификации такого применения. Для использования только в качестве верхнего естественного освещения и естественной вентиляции требования отличаются.

Почему стоит рассмотреть горизонтальное открытие

Главное преимущество сдвижного люка — не в красивом названии.

Всё проще.

Крышка движется туда, где ей не мешает снег, лёд и пространство над кровлей.

Для обычного здания распашной люк может полностью закрывать задачу. Но если объект большой, кровля загружена оборудованием, а эксплуатация проходит в регионе с серьёзными зимними условиями, сдвижной механизм может оказаться более удобным решением.

Именно поэтому люки дымоудаления с горизонтальным открытием всё чаще рассматривают как альтернативу традиционным распашным конструкциям.

SOLARGY SLIDER — когда важна сама конструкция

SLIDER создан вокруг одной простой идеи: вместо подъёма крышки сделать её движение горизонтальным.

При этом в конструкции Solargy предусмотрены электромеханический привод, оцинкованное стальное основание, разные варианты крышки, возможность светопрозрачного исполнения и несколько размерных решений.

Для российского строительства это особенно интересно в проектах промышленных зданий, складов, логистических комплексов и общественных объектов.

Но окончательный выбор всё равно должен делаться по проекту.

Если вам нужен люк дымоудаления с горизонтальным открытием, специалисты Solargy могут подобрать исполнение по размерам кровельного проёма, типу объекта и необходимым функциям.

Запросите расчёт и подберите люк под свой объект.
